Реконструкция кирпичного общежития на 50 мест для рабочих и служащих

Белгородский государственный технологический университет им. В.Г. Шухова
Кафедра архитектурных конструкций
Графическая работа по дисциплине "Реконструкция зданий и сооружений"
На тему: "Реконструкция кирпичного общежития на 50 мест для рабочих и служащих"
Белгород 2010

Исходные данные:
Трёхэтажное здание общежития на 50 мест.

Нужно:
Выполнить полную перепланировку типового этажа с заменой функции на жилой дом для поквартирного заселения. Выполнить надстройку двух этажей с устройством скатной деревянной крыши. Выполнить обогащение фасада путём устройства эркеров, обеспечить в каждой квартире лоджию.

Графическая работа содержит:

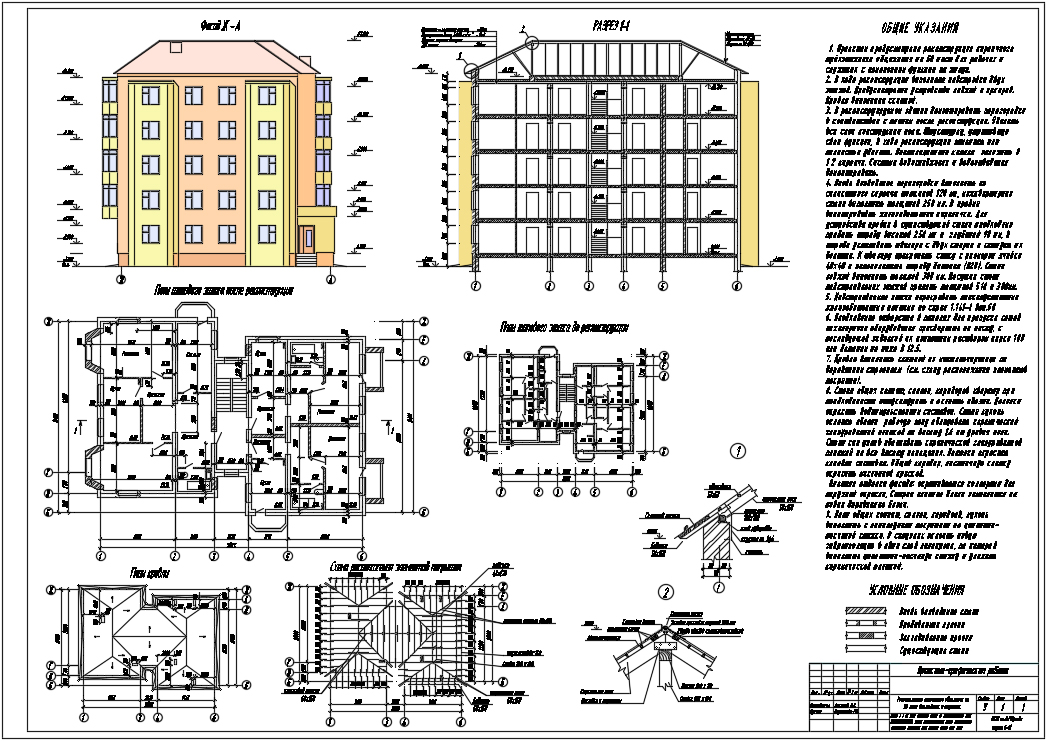

Фасад Ж - А, план типового этажа до реконструкции, план типового этажа,
план типового этажа после реконструкции, схема расположения элементов покрытия, план кровли, разрез 1-1, узлы

Состав: Фасад Ж - А, план типового этажа до реконструкции, план типового этажа, план типового этажа после реконструкции, схема расположения элементов покрытия, план кровли, разрез 1-1, узлы Язык документа

Софт: AutoCAD 2010

Файлы:

Каталог / Строительство / Реконструкция кирпичного общежития на 50 мест для рабочих и служащих

Реконструкция кирпичного общежития на 50 мест.dwg
