Ресторан в городе Тернополь

Національний університет «Львівська політехніка»
Інститут будівництва та інжинерії довкілля,
Кафедра будівельні конструкції та мости

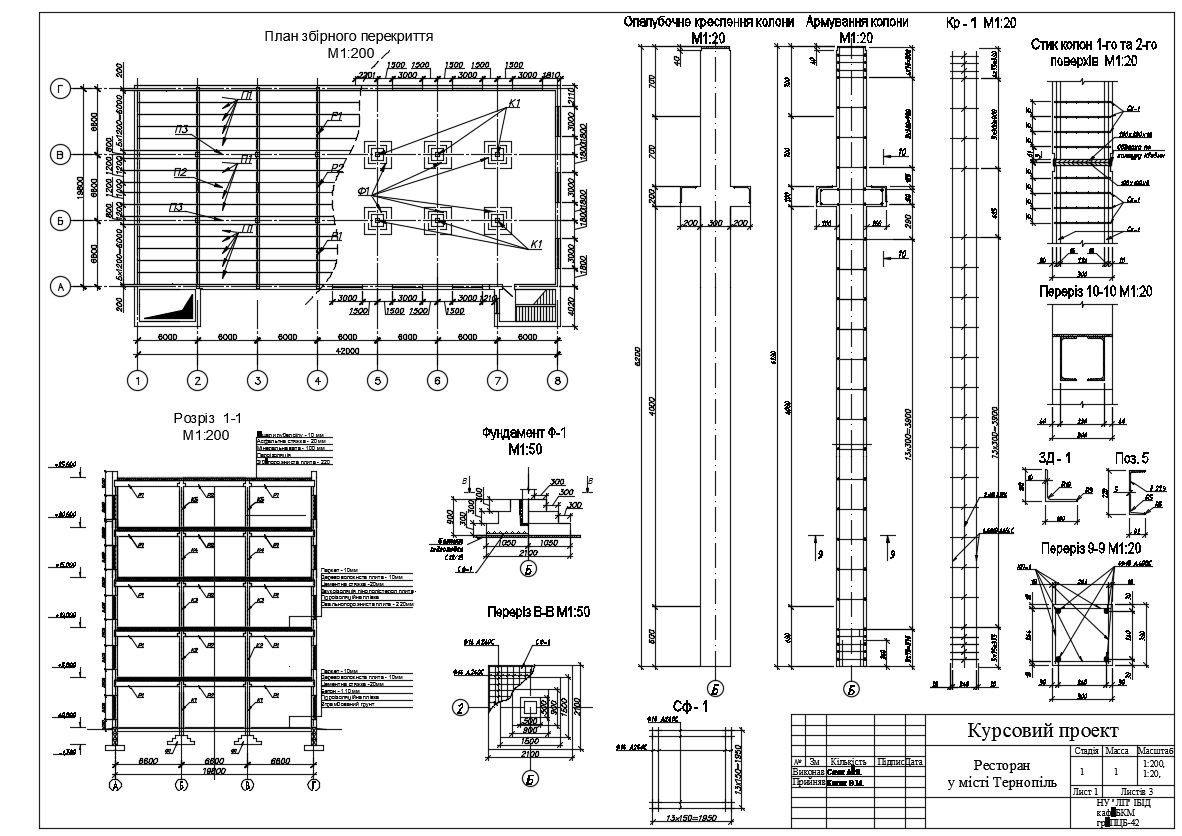

Курсового проекту з дисципліни «Залізобетонні та кам’яні конструкції»
Тема "Ресторан у місті Тернопіль"
Львів 2013

Загальні дані на проектування
Призначення будинку: Ресторан.
Розмір будинку в плані (в осях) (6,6х3)(6х7)
Кількість поверхів – 5.
Повздовжній крок колон – 6м
Поперечний крок колон – 6,6м
Висота поверху – 5м
Район будівництва – Тернопіль
Матеріал конструкцій – збірний з/б
Корисне навантаження на перекриття
Тип збірної плити перекриття – плита з овальносклепінсастими порожнистими
Тип збірного ригеля – прямокутний
Тип фундаменту – монолітний
Умовний розрахунковий опір грунту – R_0=0,38МПа
Коефіцієнт надійності по навантаженню γ_fm=1,2 коефіціент надійності по призначенню будівлі γ_n=0,95. Снігове навантаження для м. Тернопіль S_0=1390Па дод.Е ДБН В.1.2-2:2006.

Зміст записки

1. Компоновка конструктивної схеми збірного перекриття. 4
1.1. Загальні дані на проектування 4
1.2. Прив’язка несучих елементів до сітки колон. 4
1.3. Прийняття попередніх розмірів конструктивних елементів. 5
1.3.1. Розрахунковий проліт плити. 5
2. Розрахунок і конструювання попередньо-напруженої овальносклепінчастої залізобетонної плити перекриття. 6
2.1. Нормативні і розрахункові навантаження на перекриття. 7
2.2. Статичний розрахунок ребристої плити перекриття. 9
2.3 Встановлення розмірів перерізу плити: 10
2.4. Характеристики бетону та арматури: 10
2.5 Розрахунок плити за Ι групою граничних станів 11
2.5.1. Визначення площі розтягнутої арматури перерізів з полицю в стиснутій зоні (таврових перерізів) 11
2.5.2. Визначення геометричних характеристик поперечного перерізу 12
2.5.3. Визначення втрат попереднього напруження і зусилля обтиску 13
2.5.4. Розрахунок і конструювання поперечної арматури плити в похилому перерізі. 15
2.6. Розрахунок плити за ΙΙ групою граничних станів. 16
2.6.1.Розрахунок утворення нормальних тріщин в стадії експлуатації 16
2.6.3.Розрахунок прогинів плити 17
3. Розрахунок і конструювання збірних ригелів марок Р1 та Р2 із звичайного залізобетону 18
3.1. Статичний (наближений) розрахунок n-прольотів нерозрізного ригеля. 19
3.1.1 Обчислення навантажень і визначення розрахункових прольотів. 19
3.1.2. Побудова огинаючих епюр згинальних моментів та поперечних сил. 20
3.2 Розрахунок прольоту першого ригеля 23
3.2.1 Розрахунок поздовжньої арматури ригеля 24
3.2.2 Площа перерізу арматури над опорами 25
3.2.3 Розрахунок і конструювання поперечної арматури в похилому перерізі 26
3.2.4. Розрахунок параметрів і побудова епюри моментів матеріалів ригеля. 27
3.3 Розрахунок прольоту другого ригеля 29
3.3.1 Розрахунок поздовжньої арматури ригеля 29
3.3.2 Площа перерізу арматури над опорами 30
3.3.3 Розрахунок поперечної арматури ригеля на дію поперечних сил в похилих перерізах 31
3.3.4. Розрахунок параметрів і побудова епюри моментів матеріалів ригеля. 32
3.4 Розрахунок стику ригеля з колоною 33
4.1 Обчислення навантажень від власної ваги конструкції покриття 37
4.2 Розрахунок залізобетонної колони І-го поверху 40
4.2.1 Обчислення розрахункового зусилля 40
4.3.3 Розрахунок поздовжньої робочої арматури колони 41
4.3.4 Конструювання колони. 42
4.5 Розрахунок консолі колони 46
5. Розрахунок і конструювання центрально навантаженого фундаменту під колону. 47
5.1. Обчислення навантажень і зусиль 47
5.2 Визначення розмірів плитної частини фундаменту 47
5.3. Розрахунок фундаменту на продавлювання 49
5.4. Розрахунок арматури плитної частини фундаменту. 49
6. Розрахунок і конструювання цегляного простінка 50
6.1 Збір навантаження на простінок: 50
7. Список використаної літератури. 53
