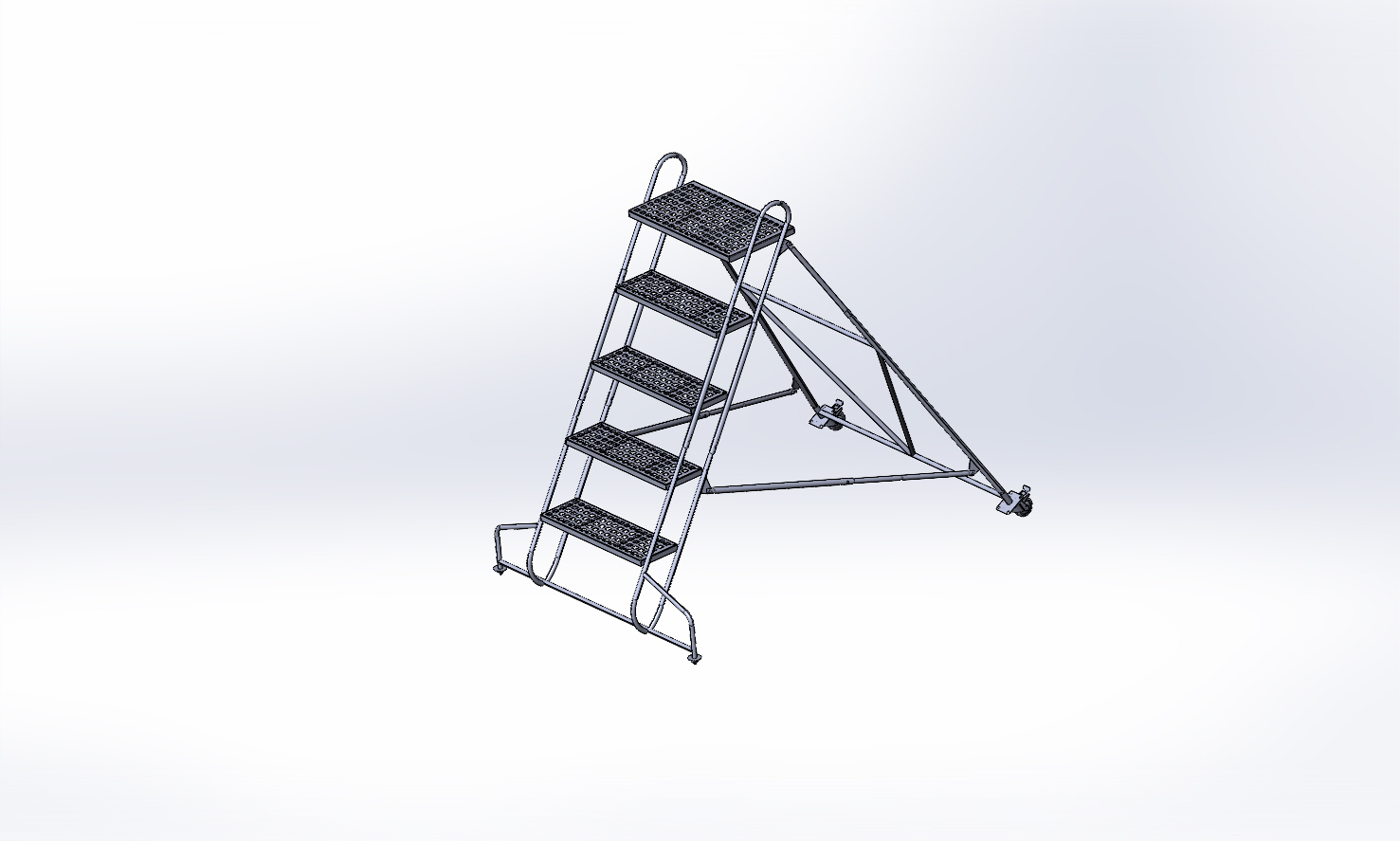

Унифицированная складная телескопическая стремянка сварной трубчатой конструкции состоит из каркаса, нижней и верхней вилок. Нижняя вилка является опорой стремянки на грунте, верхняя заканчивается рабочей площадкой. Изменение высоты стремянки производится выдвижением верхней и нижней вилок с последующим креплением их болтами, а также выдвижением стоек и подкосов. Регулировка угла наклона стремянки к горизонту достигается изменением длины стоек и подкосов; угол наклона должен составлять 60°
