Каркас лестницы с разворотом на второй этаж коттеджа

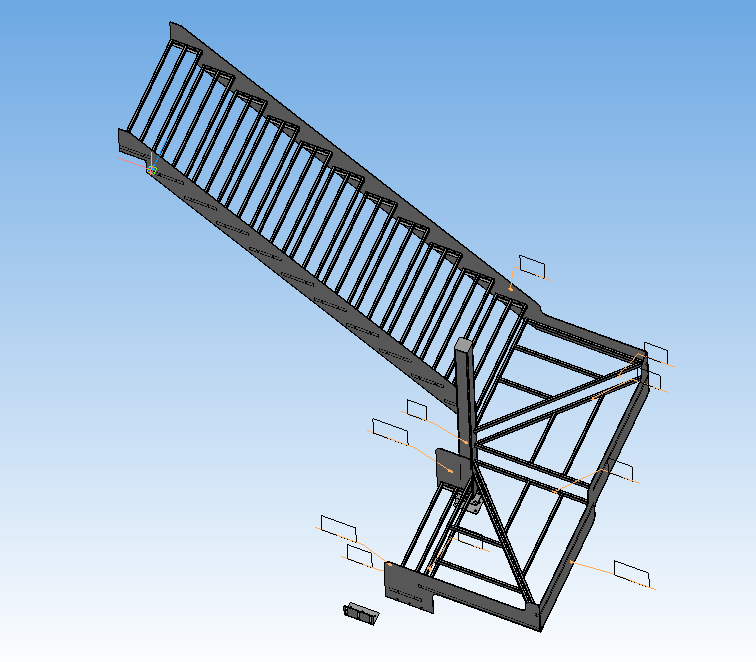

Лестница с разворотом на 180 градусов, со ступенями в развороте. Чертежи содержат только каркас лестницы, в чертежах нет ограждений и ступеней. Лестница под черновой пол на первом и втором этаже. Общая высота 3470, общая ширина 1930, ширина пролёта 916 мм. Полный комплект чертежей: модель, монтажная схема, чертежи подсборок, деталировки.

Состав: 3D Сборка, подсборки, монтажная схема, деталировки

Софт: КОМПАС-3D 16,1

Файлы:

Каталог
Строительство
Лестницы
Каркас лестницы с разворотом на второй этаж коттеджа

лестница 4/

лестница 4/Монтажная схема лестницы.cdw

лестница 4/Стойка 100х100/

лестница 4/Стойка 100х100/Заглушка.m3d

лестница 4/Стойка 100х100/Технологическая сборка _ 100х100.spw

лестница 4/Стойка 100х100/Закладная.m3d

лестница 4/Стойка 100х100/Труба 100х100.m3d

лестница 4/Стойка 100х100/Стойка _ 100х100.cdw

лестница 4/Стойка 100х100/Технологическая сборка100х100.t3d

лестница 4/Торцевое ограждение 2.m3d

лестница 4/Укос нижний.m3d

лестница 4/Сборка верхнего пролёта/

лестница 4/Сборка верхнего пролёта/Технологическая сборка верхнего пролёта.cdw

лестница 4/Сборка верхнего пролёта/Укос при стенный.m3d

лестница 4/Сборка верхнего пролёта/Укос дальний от стены.m3d

лестница 4/Сборка верхнего пролёта/Технологическая сборка верхнего пролёта.t3d

лестница 4/Ступени угловые/

лестница 4/Ступени угловые/Ступень 1/

лестница 4/Ступени угловые/Ступень 1/Технологическая сборка Ступень угловая 1.t3d

лестница 4/Ступени угловые/Ступень 1/Технологическая сборка Ступень угловая 1.cdw

лестница 4/Ступени угловые/Ступень 1/Деталь20х40х402.m3d

лестница 4/Ступени угловые/Ступень 1/Деталь20х40х1285.m3d

лестница 4/Ступени угловые/Ступень 1/20х40х906.m3d

лестница 4/Ступени угловые/Ступень 1/Технологическая сборка Ступень угловая 1.spw

лестница 4/Ступени угловые/Ступень 1/Деталь20х40х895.m3d

лестница 4/Ступени угловые/Ступень 1/Деталь20х40х662.m3d

лестница 4/Ступени угловые/Ступень 2/

лестница 4/Ступени угловые/Ступень 2/Технологическая сборка ступень угловая 2.spw

лестница 4/Ступени угловые/Ступень 2/Деталь 20х40х1294.m3d

лестница 4/Ступени угловые/Ступень 2/Технологическая сборка ступень угловая 2.cdw

лестница 4/Ступени угловые/Ступень 2/Деталь 20х40х436.m3d

лестница 4/Ступени угловые/Ступень 2/Деталь 20х40х704.m3d

лестница 4/Ступени угловые/Ступень 2/Деталь 20х40Х895.m3d

лестница 4/Ступени угловые/Ступень 2/Деталь20х40х1299,59.m3d

лестница 4/Ступени угловые/Ступень 2/Технологическая сборка ступень угловая 2.t3d

лестница 4/Ступени угловые/Ступень 2/Деталь 20х40х941.m3d

лестница 4/Монтажная схема лестницы.a3d

лестница 4/Пол/

лестница 4/Пол/пол.m3d

лестница 4/Пол/Новая папка/

лестница 4/Укос нижний малый.m3d

лестница 4/Монтажная схема лестницы.spw

лестница 4/Деталь закладная для укоса.m3d

лестница 4/сборка ступени/

лестница 4/сборка ступени/Технологическая сборка труб ступени 1.t3d

лестница 4/сборка ступени/Труба ступени 1.m3d

лестница 4/сборка ступени/Угол 3 мм.m3d

лестница 4/сборка ступени/Технологическая сборка.spw

лестница 4/сборка ступени/Технологическая сборка труб ступени.cdw
