Каркас маршевой лестницы в частном доме

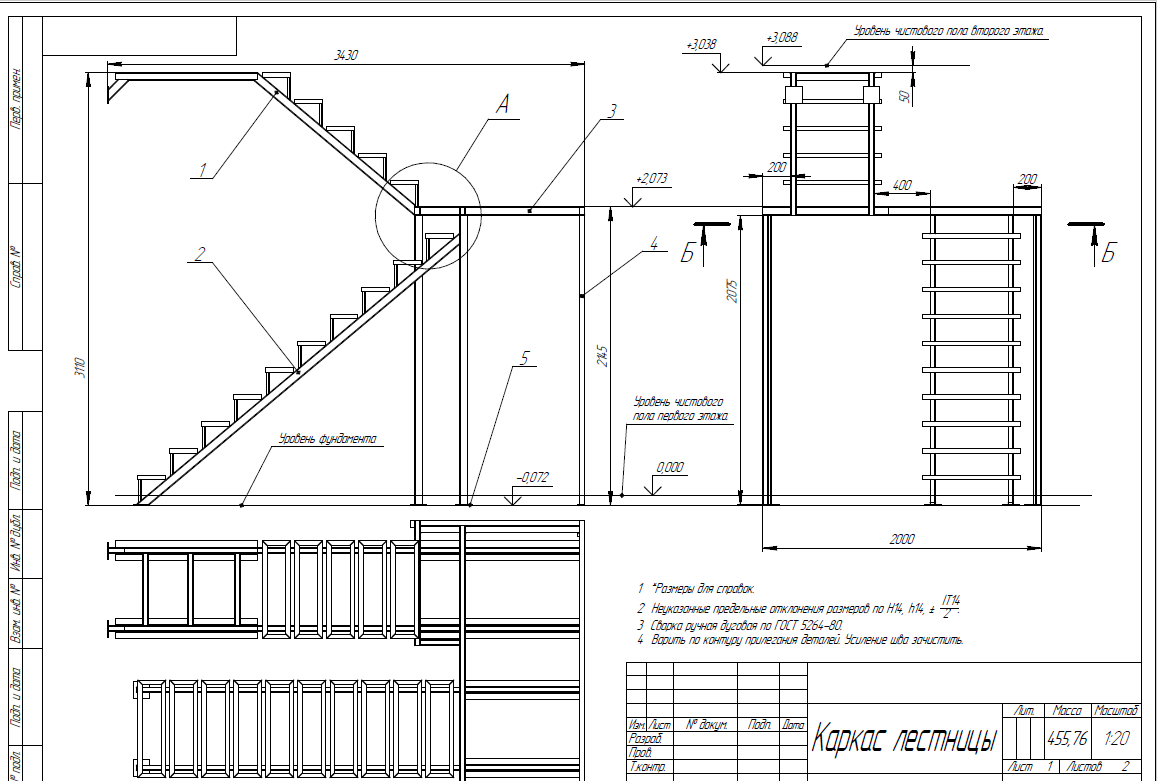

Металлический каркас лестницы на 2-й этаж в частном доме. Двухмаршевая П-образная лестница с промежуточной площадкой. Высота уровня 2-го этажа 3088 мм. Общая ширина лестницы (2 марша) 2000 мм.

Состав: Сборочный чертёж, деталировка, спецификация.

Софт: КОМПАС-3D v18.1

Файлы:
Каркас маршевой лестницы/
Каркас маршевой лестницы/Рама площадки промежуточной СП.dwg
Каркас маршевой лестницы/Каркас лестницы СП.dwg
Каркас маршевой лестницы/Марш верхний СП.dwg
Каркас маршевой лестницы/Марш нижний СП.dwg
Каркас маршевой лестницы/Рамка ступени.cdw
Каркас маршевой лестницы/Рама площадки промежуточной.cdw
Каркас маршевой лестницы/Марш верхний.cdw
Каркас маршевой лестницы/Марш нижний.cdw
Каркас маршевой лестницы/Каркас лестницы.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
