Лестница из бревна поворотная с площадкой

0
0
16
0
0
100

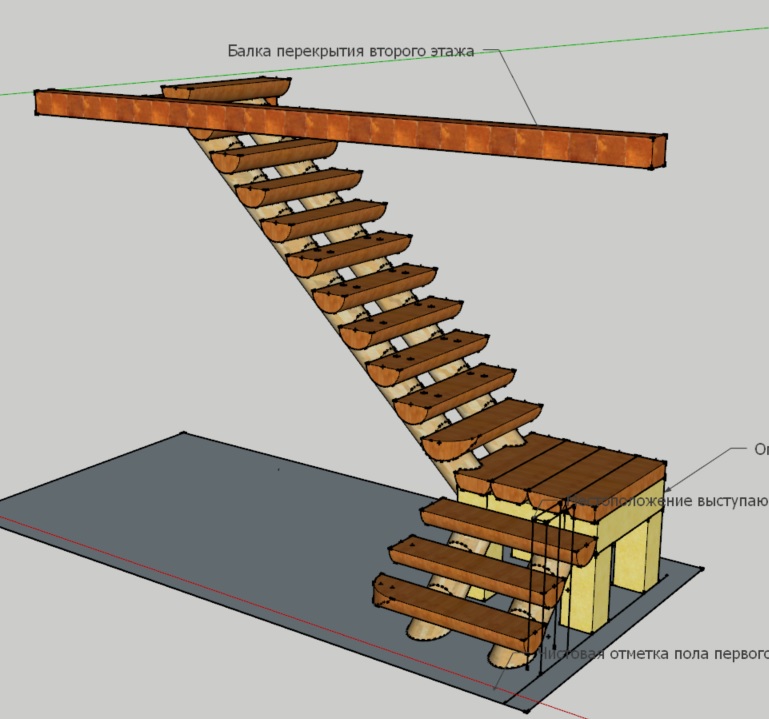

Полный чертеж лестницы выполненной полностью из цельного бревна диаметром 220мм (косоуры) и полубревен диаметром 240мм (ступени). Опорная система поворотной площадки выполнена из бруса 200х200мм естественной влажности.
Балясины и поручни выполняются по факту вырубленных в лесу веток толщиной около 60-100мм диаметром.
Данная лестница была выполнена в натуре из немного подсушенных бревен. Как следствие, после нарезки и монтажа всей лестницы, который длился 3 дня, по прошествии 1 месяца пошли естественные трещины вдоль всего бревна косоуров. Ступени остались без трещин, т.к. внутренние напряжения были сняты распилом бревна вдоль.
Рекомендация: Использовать для работы только пиломатериал, высушенный до 12% влажности и менее.

Лестница была воплощена в 2020 году. Изготавливал самостоятельно. Обошлась лестница в 27000р. При запросе в профильных организациях за такую лестницу просили 300 000 рублей.



Автор
user-avatar Baloff1980
Дата
18.12.2024
Язык
Русский
Состав
Лестница полностью выполненная из дерева. Крепление ступеней к косоурам на черенки. Установочные характеристики: ДхШхВ = 3410х1170х2897*мм. (Примечание: * - высота от чистового пола первого этажа до чистового пола второго этажа). Последняя подъемная ступень выполнена в уровень с чистовым полом второго этажа.
Софт
SketchUp Pro 2022
Содержимое архива
  • Лестница бревно 220-240мм.skp
