Лестница-трап на колесах

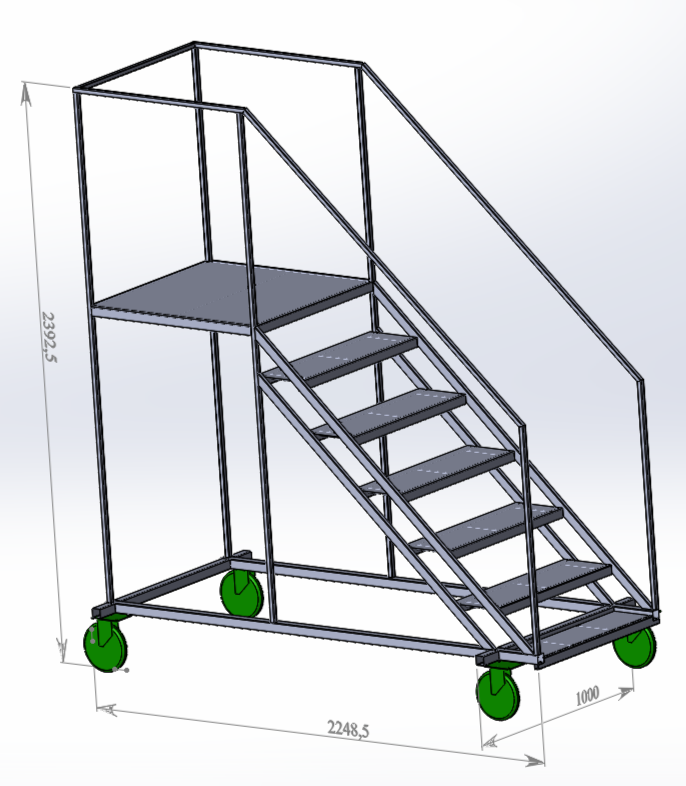

Лестница-трап передвижная 2293х2248,5х1000 (вместе с колесами). Задние колеса не поворотные, передние - поворотные (в модели изображены условно). Конструкция была изготовлена для работников склада. Вся сварная, ступени и площадка - листовая хк сталь т=1,5мм. На ступени была наклеена противоскользящая лента (рекомендуется). Использовалась труба профильная 40х20х1,5 и 20х20х1,2. В процессе эксплуатации каркас нижней ступени начал задевать поворотные колеса, пришлось подрезать трубу.
В архиве две модели, обе расчитаны для производства на лазерном труборезе. Реально изготовленная в папке "Рабочая модель". В папке "Модель возможного варианта" конструкция была сочтена не удобной (и возможно не достаточной жесткости).

Состав: 3D Сборка рабочая, 3D Сборка экономный вариант.

Софт: SolidWorks 2015

Файлы:

Каталог
Строительство
Лестницы
Лестница-трап на колесах

Эскизы/лестница-трап чертеж.pdf

Эскизы/Смета лестница-трап.xlsx

Эскизы/Эскиз-2-Лист1.pdf

Эскизы/эскиз-Лист1.pdf

Рабочая модель/Каркас.SLDASM

Рабочая модель/Лестница-трап в сборе.SLDASM

Рабочая модель/Основание.SLDASM

Рабочая модель/Ступенька лестница-трап2.SLDASM

модель возможного варианта/Лестница-трап откатная.SLDASM

модель возможного варианта/Ступенька трапа.SLDASM

Детали Рабочей модели/длинная ступеньки основания.SLDPRT

Детали Рабочей модели/длинная ступеньки.SLDPRT

Детали Рабочей модели/лист ступени нижней.SLDPRT

Детали Рабочей модели/лист ступени нижний.SLDPRT

Детали Рабочей модели/Перила 20х20.SLDPRT

Детали Рабочей модели/Перила вертикаль 20х20.SLDPRT

Детали Рабочей модели/Перила горизонт 20х20.SLDPRT

Детали Рабочей модели/площадка под колесо.SLDPRT

Детали Рабочей модели/подпчятник тетеивы.SLDPRT

Детали Рабочей модели/Поперечка платформы.SLDPRT

Детали Рабочей модели/Поперечная основания с пазами.SLDPRT

Детали Рабочей модели/Поперечная основания.SLDPRT

Детали Рабочей модели/поперечная ступеньки.SLDPRT

Детали Рабочей модели/Продольная основания.SLDPRT

Детали Рабочей модели/Продольная платформы.SLDPRT

Детали Рабочей модели/Стойка 20х20 с пазом.SLDPRT

Детали Рабочей модели/Стойка 20х20.SLDPRT

Детали Рабочей модели/Стяжка 20х20.SLDPRT

Детали Рабочей модели/тетива-2.SLDPRT

Детали Рабочей модели/тетива.SLDPRT

Детали Рабочей модели/условное колесо не поворотное.SLDPRT

Детали Рабочей модели/условное колесо телеги.SLDPRT

Детали/15х15 держатель ступеней лев верх.SLDPRT

Детали/15х15 держатель ступеней лев.SLDPRT

Детали/15х15 держатель ступеней ниж лев.SLDPRT

Детали/15х15 держатель ступеней прав.SLDPRT

Детали/15х15 каркас жест-ть.SLDPRT

Детали/15х15 каркас ступени.SLDPRT

Детали/15х15 коротыш нитки.SLDPRT

Детали/15х15 платформа глубина.SLDPRT

Детали/15х15 ручка-1.SLDPRT

Детали/15х15 ручка-2.SLDPRT

Детали/15х15 ступень глубина.SLDPRT

Детали/15х15 ступень ширина.SLDPRT

Детали/15х15 укосина под марш.SLDPRT

Детали/25х25 вертикаль зад.SLDPRT

Детали/25х25 вертикаль перед.SLDPRT

Детали/25х25 горизонталь нижSLDPRT.SLDPRT

Детали/25х25 горизонталь.SLDPRT

Детали/25х25 нижнее основание.SLDPRT

Детали/25х25 перила горизонт.SLDPRT

Детали/25х25 перила косые.SLDPRT

Детали/Колесо условное.SLDPRT

Детали/лист Платформы пробного варианта.SLDPRT

Детали/лист Платформы.DXF

Детали/лист Платформы.SLDPRT

Детали/лист ступени.DXF

Детали/лист ступени.SLDPRT

Детали/Ось д25мм.SLDPRT

Детали/Пластина-подпятник т=2мм.SLDPRT
