Лестница винтовая сегментная

100

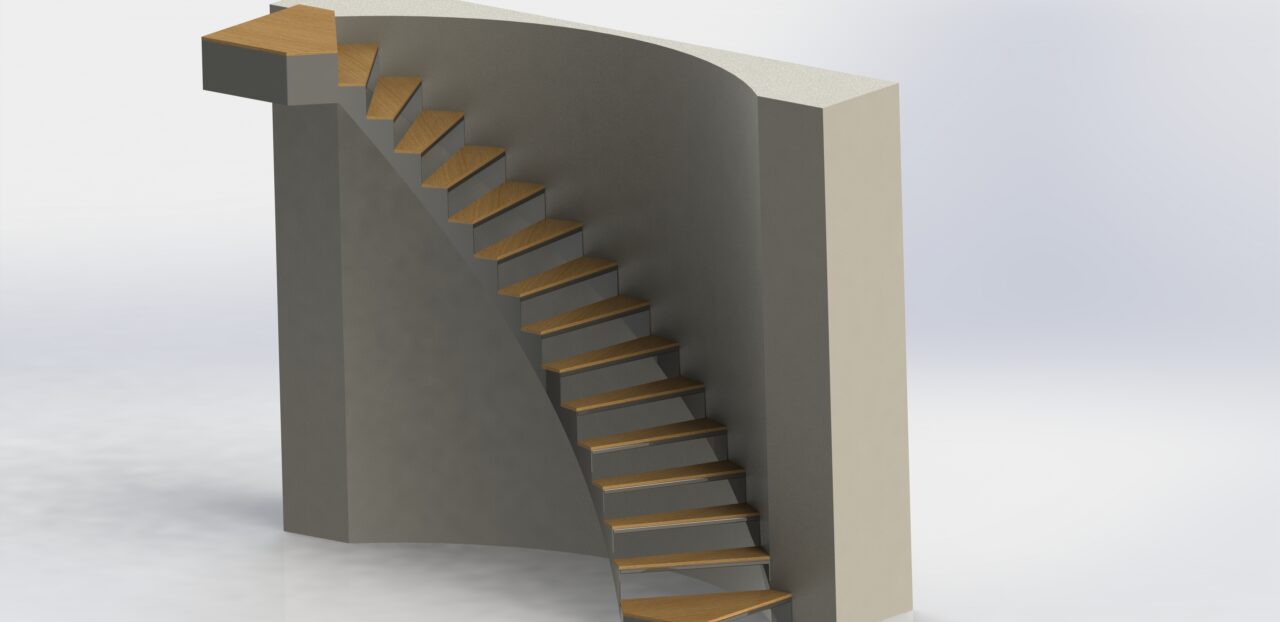

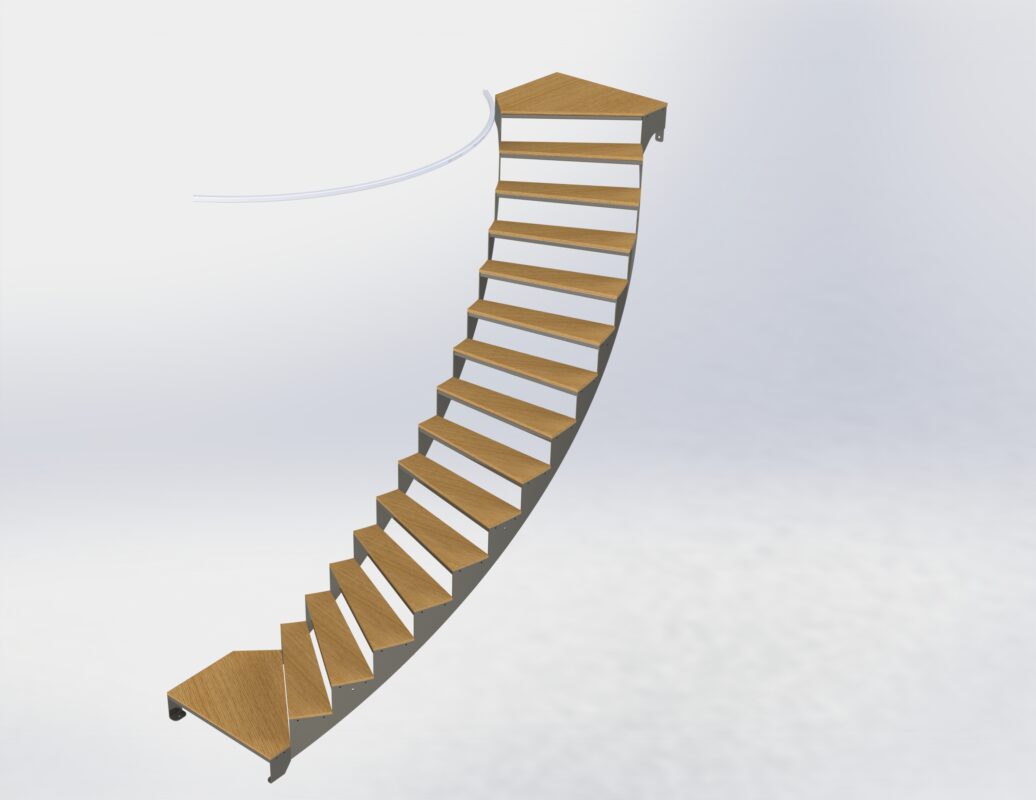

Лестница винтовая сегментная. Наружная и внутрення часть выполнена из листового металла вырезана сегментами, сварена и прокатана. Ступени из профильной трубы 30х30. Высота лестницы 3240 мм, наружный диаметр 2474 мм, внутренний диаметр 1574 мм.

3D Модели Лестница винтовая из листовых сегментов

Автор

Виталий

Дата

02.10.2025

Язык

Русский

Состав

3D модель, эскизы для сварки и прокатки, файлы для порезки труб и листового материала.

Софт

SolidWorks 2021 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

Фото

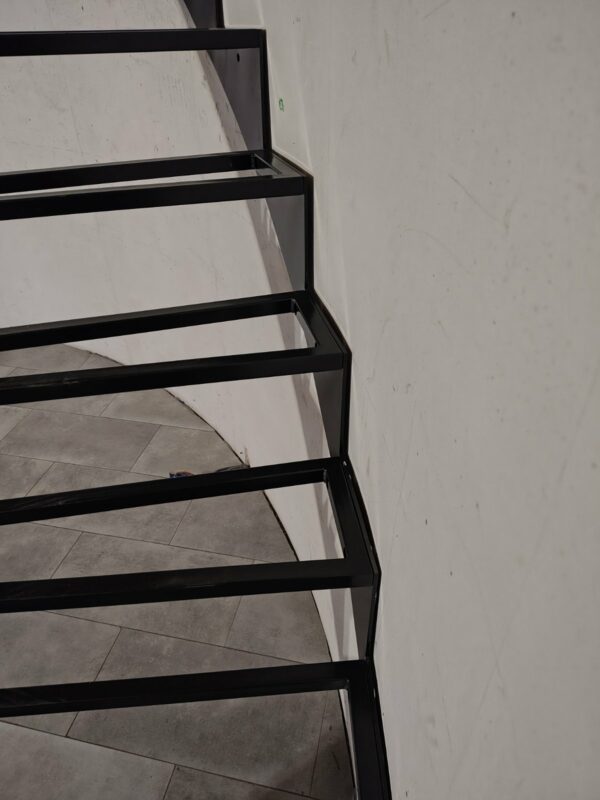

- изображение_viber_2025-09-28_18-05-30-454.jpg

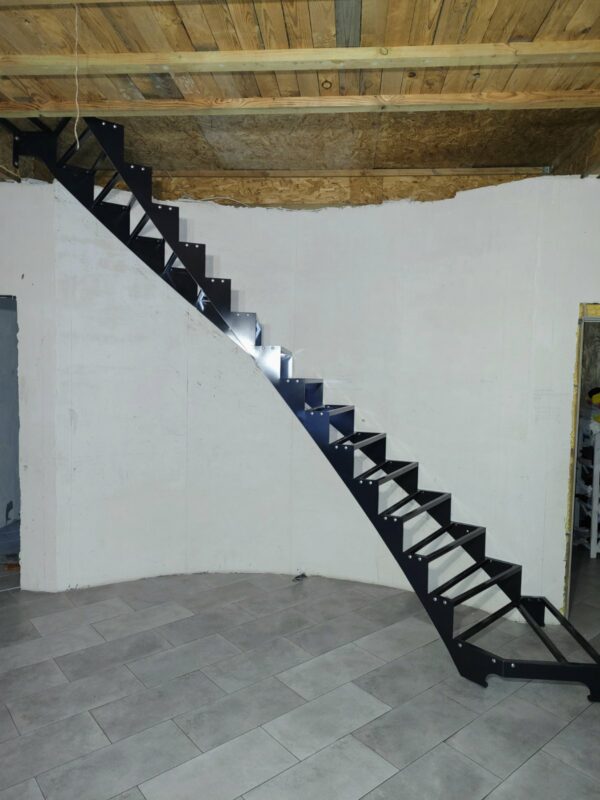

- изображение_viber_2025-09-28_18-05-30-615.jpg
Верх ступень Труба 30х2 L=637 1 шт..IGS
Верхнеяя ступень 1 Труба 30х2 L=637 1 шт..SLDPRT
Верхнеяя ступень 1 Труба 30х2 L=637 1 штА.IGS
Верхнеяя ступень 2 Труба 30х2 L=301 1 шт..IGS
Верхнеяя ступень 2 Труба 30х2 L=301 1 шт..SLDPRT
Верхнеяя ступень 2 Труба 30х2 L=301 1 штА.IGS
Верхнеяя ступень 3 Труба 30х2 L=886 1 шт..IGS
Верхнеяя ступень 3 Труба 30х2 L=886 1 шт..SLDPRT
Верхнеяя ступень 3 Труба 30х2 L=886 1 штА.IGS
Верхнеяя ступень 4 Труба 30х2 L=265 1 шт..IGS
Верхнеяя ступень 4 Труба 30х2 L=265 1 шт..SLDPRT
Верхнеяя ступень 4 Труба 30х2 L=265 1 штА.IGS
Верхнеяя ступень 5 Труба 30х2 L=888 1 шт..IGS
Верхнеяя ступень 5 Труба 30х2 L=888 1 шт..SLDPRT
Верхнеяя ступень 5 Труба 30х2 L=888 1 штА.IGS
Внутрення часть.SLDASM
Каркас ступень верхняя дерево.SLDDRW
Каркас ступень верхняя дерево.SLDPRT
Каркас ступень №1.SLDDRW
Каркас ступень №1.SLDPRT
Каркас трубный ступень рядная.SLDDRW
Каркас трубный ступень рядная.SLDPRT
Лестница.pdf
Лестница.SLDASM
Лестница.SLDDRW
Лестница.STEP
Наружная часть.SLDASM
Нижняя ступень 1 Труба 30х2 L=165 1 шт..IGS
Нижняя ступень 1 Труба 30х2 L=165 1 шт..SLDPRT
Нижняя ступень 1 Труба 30х2 L=165 1 штА.IGS
Нижняя ступень 2 Труба 30х2 L=886 1 шт..IGS
Нижняя ступень 2 Труба 30х2 L=886 1 шт..SLDPRT
Нижняя ступень 2 Труба 30х2 L=886 1 штА.IGS
Нижняя ступень 3 Труба 30х2 L=301 1 шт..IGS
Нижняя ступень 3 Труба 30х2 L=301 1 шт..SLDPRT
Нижняя ступень 3 Труба 30х2 L=301 1 штА.IGS
Нижняя ступень 4 Труба 30х2 L=537 1 шт..IGS
Нижняя ступень 4 Труба 30х2 L=537 1 шт..SLDPRT
Нижняя ступень 4 Труба 30х2 L=537 1 штА.IGS
Нижняя ступень 5 Труба 30х2 L=888 1 шт..IGS
Нижняя ступень 5 Труба 30х2 L=888 1 шт..SLDPRT
Нижняя ступень 5 Труба 30х2 L=888 1 штА.IGS
Перила дуговое.pdf
Перила дуговое.SLDDRW
Перила дуговое.SLDPRT
Развертка1 - Ступень внутр (S=6 мм, 7 шт.).DXF
Развертка1 - Ступень внутр послед (S=6 мм, 1 шт.).DXF
Развертка1 - Ступень наруж (S=6 мм, 3 шт.).DXF
Развертка1 - Ступень наруж -01 (S=6 мм, 4 шт.).DXF
Развертка1 - Ступень перв наруж (S=6 мм, 1 шт.).DXF
Развертка1 - Ступень первая внут А (S=6 мм, 1 шт.).DXF
Развертка1 - Ступень посл наруж (S=6 мм, 1 шт.).DXF
Рядовая ступень 1 Труба 30х2 L=161 14 шт..IGS
Рядовая ступень 1 Труба 30х2 L=161 14 шт..SLDPRT
Рядовая ступень 1 Труба 30х2 L=161 14 штА.IGS
Рядовая ступень 2 Труба 30х2 L=886 28 шт..IGS
Рядовая ступень 2 Труба 30х2 L=886 28 шт..SLDPRT
Рядовая ступень 2 Труба 30х2 L=886 28 штА.IGS
Рядовая ступень 3 Труба 30х2 L=251 14 шт..IGS
Рядовая ступень 3 Труба 30х2 L=251 14 шт..SLDPRT
Рядовая ступень 3 Труба 30х2 L=251 14 штА.IGS
Стена.SLDPRT
Ступень верхняя дерево.SLDPRT
Ступень внутр перв гнут.SLDPRT
Ступень внутр послед.pdf
Ступень внутр послед.SLDDRW
Ступень внутр послед.SLDPRT
Ступень внутр.pdf
Ступень внутр.SLDDRW
Ступень внутр.SLDPRT
Ступень наруж -01.SLDPRT
Ступень наруж.SLDPRT
Ступень перв внутр.SLDPRT
Ступень перв наруж.pdf
Ступень перв наруж.SLDDRW
Ступень перв наруж.SLDPRT
Ступень первая внут А.pdf
Ступень первая внут А.SLDDRW
Ступень первая внут А.SLDPRT
Ступень посл наруж.pdf
Ступень посл наруж.SLDDRW
Ступень посл наруж.SLDPRT
Ступень рядная.DXF
Ступень рядная.SLDPRT
Ступень №1.SLDPRT
Труба 30х2 L=637 1 шт..SLDPRT
Шаблон верхней ступени.DXF
Шаблон верхней ступени.SLDPRT
Шаблон нижн ступени.DXF
Шаблон нижн ступени.SLDPRT
Шаблон рядовой ступени.DXF
Шаблон рядовой ступени.SLDPRT
