Лестница эвакуационная

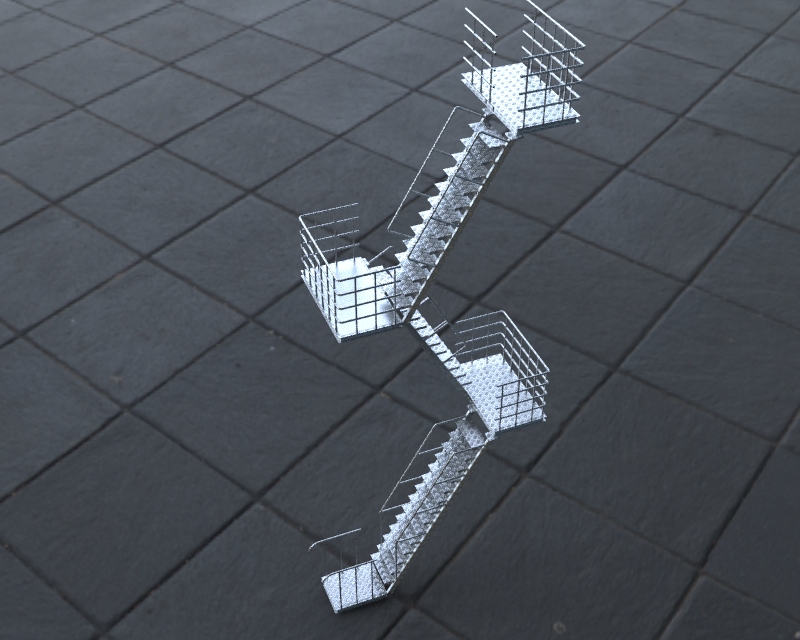

Лестница эвакуационная с тремя площадками.Размеры габаритные:высота- H=9 метр; ширина-B= 2 метра.Лестницы, ограждении и площадки съемные , соединены кронштейнами и болтами.

Состав: 3D Сборка

Софт: Autodesk Inventor 2020

Файлы:
