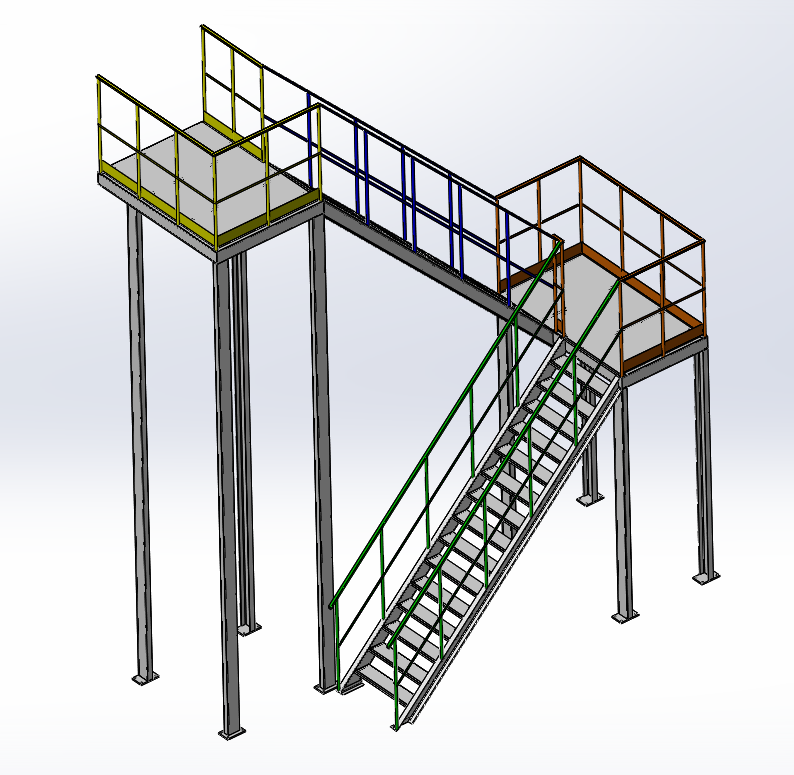

2х маршевая пожарная лестница для эвакуации людей с 3-го этажа офисного здания. Высота спуска 6369мм. Габаритные размеры: длина - 6056мм, высота - 7630мм, ширина 3152. Отступ от стены - 1000мм. Угол лестницы - 45 град. Промежуточная площадка на высоте 3201мм.
- Главная -
- Чертежи -
- Строительство -
- Лестницы -
- Лестница маршевая для эвакуации людей с 3-го этажа офисного здания для эвакуации людей с 3-го этажа офисного здания для эвакуации людей с 3-го этажа офисного здания
Лестница маршевая для эвакуации людей с 3-го этажа офисного здания для эвакуации людей с 3-го этажа офисного здания для эвакуации людей с 3-го этажа офисного здания
0
1
766
10
0
40
Сообщить о проблеме
Автор
Артем
Ли
Дата
01.03.2019
Язык
Русский
Состав
3D модель лестницы Solidworks 2017. Формат STEP, Детали
Софт
SolidWorks 2017
Как открыть?
Отзывов пока нет
Содержимое архива
-
М.50.083.01.00.000 Лестничный марш.SLDASM
-
М.50.083.08.00.002 Поручень.SLDPRT
-
М.50.083.04.00.003 Настил.SLDPRT
-
М.50.083.06.00.000-05 Секция ограждения 6.SLDASM
-
М.50.083.06.00.000 Секция ограждения 1.SLDASM
-
М.50.083.01.00.002 Упор.SLDPRT
-
М.50.083.03.00.000 Площадка.SLDASM
-
М.50.083.06.00.002 Поручень.SLDPRT
-
М.50.083.03.00.003 Опорная балка.SLDPRT
-
М.50.083.08.00.001 Стойка.SLDPRT
-
М.50.083.06.00.000-03 Секция ограждения 4.SLDASM
-
М.50.083.04.00.002 Ребро.SLDPRT
-
М.50.083.03.00.004 Платик.SLDPRT
-
М.50.083.03.00.001 Балка.SLDPRT
-
М.50.083.08.00.000 Ограждение лестничного марша.SLDASM
-
М.50.083.07.00.003 Балка.SLDPRT
-
М.50.083.02.00.001 Балка.SLDPRT
-
М.50.083.03.00.005 Ребро.SLDPRT
-
М.50.083.06.00.001 Стойка.SLDPRT
-
М.50.083.06.00.000-04 Секция ограждения 5.SLDASM
-
М.50.083.03.00.006 Настил.SLDPRT
-
М.50.083.02.00.000 Лестничный марш.SLDASM
-
М.50.083.00.00.002 Заглушка.SLDPRT
-
М.50.083.06.00.000-02 Секция ограждения 3.SLDASM
-
М.50.083.00.00.001 Опорная планка.SLDPRT
-
М.50.083.05.00.000 Опорная балка.SLDASM
-
М.50.083.07.00.000 Ограждение лестничного марша.SLDASM
-
М.50.083.07.00.002 Поручень.SLDPRT
-
М.50.083.08.00.003 Балка.SLDPRT
-
М.50.083.01.00.001 Балка.SLDPRT
-
М.50.083.00.00.003 Заглушка.SLDPRT
-
М.50.083.04.00.001 Балка.SLDPRT
-
М.50.083.06.00.004 Борт.SLDPRT
-
М.50.083.00.00.000 Лестница пожарная.SLDPRT
-
М.50.083.03.00.002 Балка.SLDPRT
-
М.50.083.04.00.000 Площадка.SLDASM
-
М.50.083.07.00.001 Стойка.SLDPRT
-
М.50.083.00.00.000 Лестница пожарная.SLDASM
-
М.50.083.01.00.003 Настил.SLDPRT
-
М.50.083.06.00.003 Балка.SLDPRT
-
М.50.083.05.00.001 Опорная балка.SLDPRT
-
М.50.083.06.00.000-01 Секция ограждения 2.SLDASM
-
М.50.083.00.00.000 Лестница пожарная.STEP
