Лестница пожарная разборная

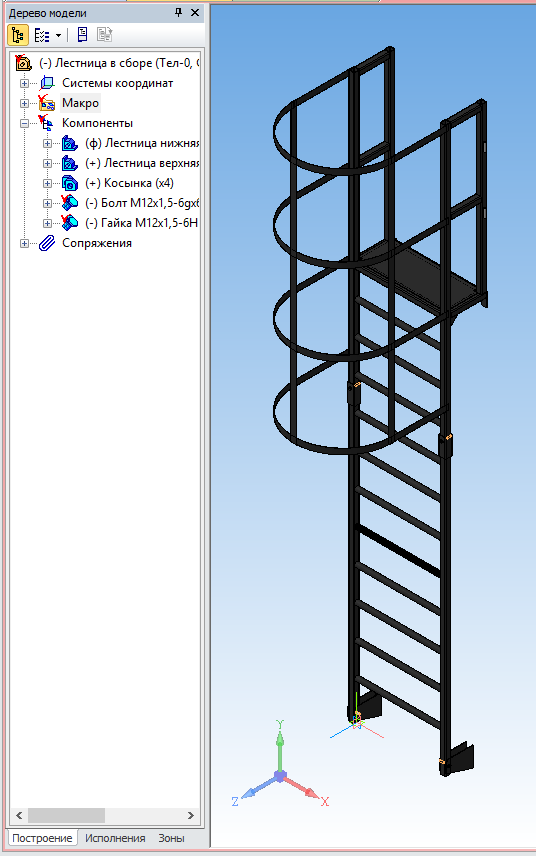

Лестница состоит из двух частей, соединенных между собой болтовым соединением. Верхняя лестница имеет небольшую входную площадку и ограждение в виде дуг из полосы. На ограждении имеются втулки для соединения кровельных перил к лестнице. Нижняя лестница имеет косынки для крепления низа к стене. Лестница выполнена из профильной квадратной трубы 40х40 мм, ступени труба ГВП 25 (вн. диаметр 33,5 мм).
Сборки выполнены с помощью приложения "металлоконструкции": по трехмерному каркасу набиты профили.

Состав: 3D сборка, металлоконструкции Язык документа

Софт: КОМПАС-3D 15,2
