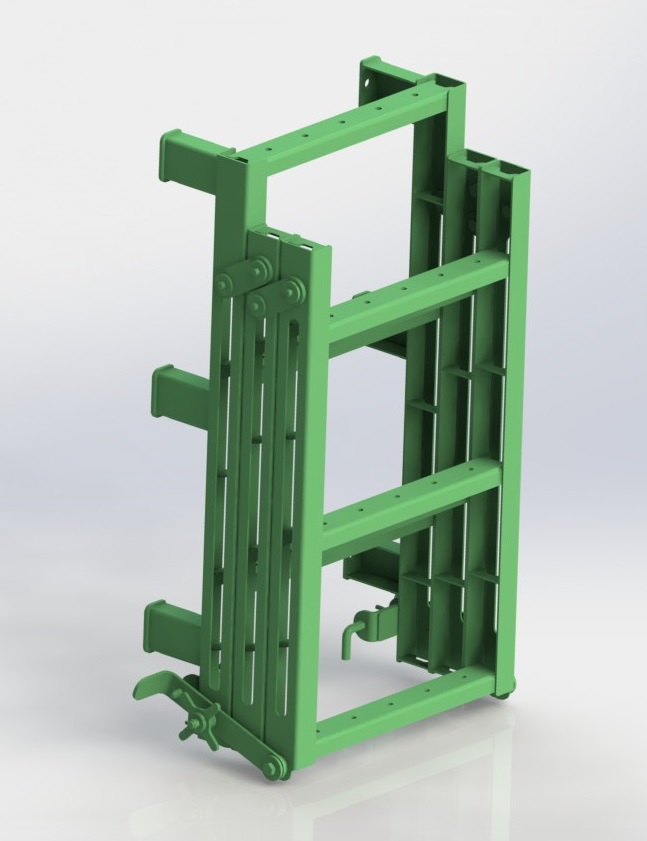

Лестница выдвижная на транспортное средство или сооружение.
Состоит из трёх секций (1 стационарная и 2 подвижные)
Размеры:
Ширина 450 мм.
Высота подъёма 2 100 мм.
Расстояние между ступенями 300 мм.
В сложенном состоянии:
865х590х280 мм.
- Главная -
- Чертежи -
- Строительство -
- Лестницы -
- Лестница выдвижная на транспортное средство или сооружение
Лестница выдвижная на транспортное средство или сооружение
0
97
1049
8
0
50
Содержимое архива
-
Болт М10х25.58.019 ГОСТ 7798-70.SLDPRT
-
14-30ПМ-02.06.430 - Секция выдвижная.SLDASM
-
14-30ПМ-02.06.471 - Планка.SLDPRT
-
14-30ПМ-02.06.477 - Маховик.SLDPRT
-
Шплинт 3,2x20.4 ГОСТ 397-79 (Д 12мм).SLDPRT
-
14-30ПМ-02.06.400 - Лестница выдвижная.SLDASM
-
14-30ПМ-02.06.417 - Ступень.SLDPRT
-
14-30ПМ-02.06.411 - Направляющая.SLDPRT
-
14-30ПМ-02.06.412 - Ребро.SLDPRT
-
14-30ПМ-02.06.416 - Заглушка торцевая.SLDPRT
-
14-30ПМ-02.06.431 - Направляющая.SLDPRT
-
14-30ПМ-02.06.476 - Втулка.SLDPRT
-
14-30ПМ-02.06.410 - Секция стационарная.SLDASM
-
14-30ПМ-02.06.451 - Направляющая.SLDPRT
-
14-30ПМ-02.06.414 - Ось фиксатора.SLDPRT
-
14-30ПМ-02.06.454 - Ось приварная.SLDPRT
-
14-30ПМ-02.06.405 - Стопор.SLDPRT
-
Шайба 10.65Г.019 ГОСТ 6402-70.SLDPRT
-
Засов пружинный 144мм.SLDPRT
-
14-30ПМ-02.06.403 - Шайба.SLDPRT
-
14-30ПМ-02.06.415 - Планка.SLDPRT
-
14-30ПМ-02.06.450 - Секция выдвижная.SLDASM
-
14-30ПМ-02.06.413 - Проставка.SLDPRT
-
14-30ПМ-02.06.472 - Бонка.SLDPRT
-
14-30ПМ-02.06.470 - Серьга.SLDASM
-
14-30ПМ-02.06.475 - Втулка резьбовая.SLDASM
