Пожарная лестница с привязкой зданию

0
1
192
1
0

Пожарная лестница на 3 этаж с привязкой к зданию, изготовлена из алюминия.

3. Заводские сварные швы алюминиеых сплаов выполнить по ГОСТ 14806-80 "Дуговая сварка алюминия и алюминиевых сплавов. Сварные соединения" - ручная сварка неплавящимся электродом (вольфрамовым) с присадочным металлом в среде инертгого газа (аргона). Заводские и монтажные сварные швы стали 08Х18Н10 производить по ГОСТ 5264-80 "Ручная дуговая сварка. Соединения сварные".
Электроды Э-08Х20Н9Г29 по ГОСТ 100052-75 или аналог.
Сварку закладной выполнить по ГОСТ 14098-2014 "Соединения сварные арматуры и закладных изделий железобетонных конструкций" электродами ESAB УОНИИ 13/15 ГОСТ 9467-75.
Сварка по периметру прилегания деталей. В неоговоренных местах катет сварного шва принять равным минимальной толщине свариваемых деталей. Места примыкания замкнутых профилей заплавить.
4. Бетонирование закладной детали выполнить бетоном В30 F150 W8.
5. Ограждения из нержавеющей стали- продольная шлифовка
6. Окраска алюминиевых конструкций порошковая (цвет RAL 1013)
7. Узлы крепления лестницы окрасить цинконаполненной краской толщиной не менее 80 микрон.
8. Перед окраской с поверхности удалить масляные пятна, жир, загрязнения. Алюминиевые поверхности должны подвергаться легкой абразиструйной очистке с применением неметаллического абразива, или шлифовке вручную, или промывке материалом Маалипесу.
9. В проекте КМД вес сварных швов принят 4%, в которую включены масса наплавленного металла - 1% и деловые отходы, отходы на раскрой, монтажные крепления - 3%.
10. Все монтажные крепления и временные приспособления после окончания монтажа демонтировать, места приварки зачистить, антикоррозионное покрытие восстановить.
11. Маркировку отправочных элементов на заводе-изготовителе выполнить согласно ГОСТ 23118-70 по трафарету яркой несмываемой краской.
12. Момент затяжки болтов:
М10- 27-30Нм;
М20- 202-224Нм;
М24- 350-400Нм;
Момент затяжки на пустотелые трубы не распространяется
13. Резьбовые соединения с резьбой М20 по М24 протягивать динамометрическим ключом с усилием согласно таблице см.п.12. Резьбовые соединения на полых трубах не подлежат обтяжке динамометрическим ключом.
Резьбовые соединения М10 на стойках ограждений, которые крепятся в профильную трубу не подлежат обтяжке динамометрическим ключом. Для остальных М10 усилие см.п.12.



Дата
15.05.2022
Язык
Русский
Состав

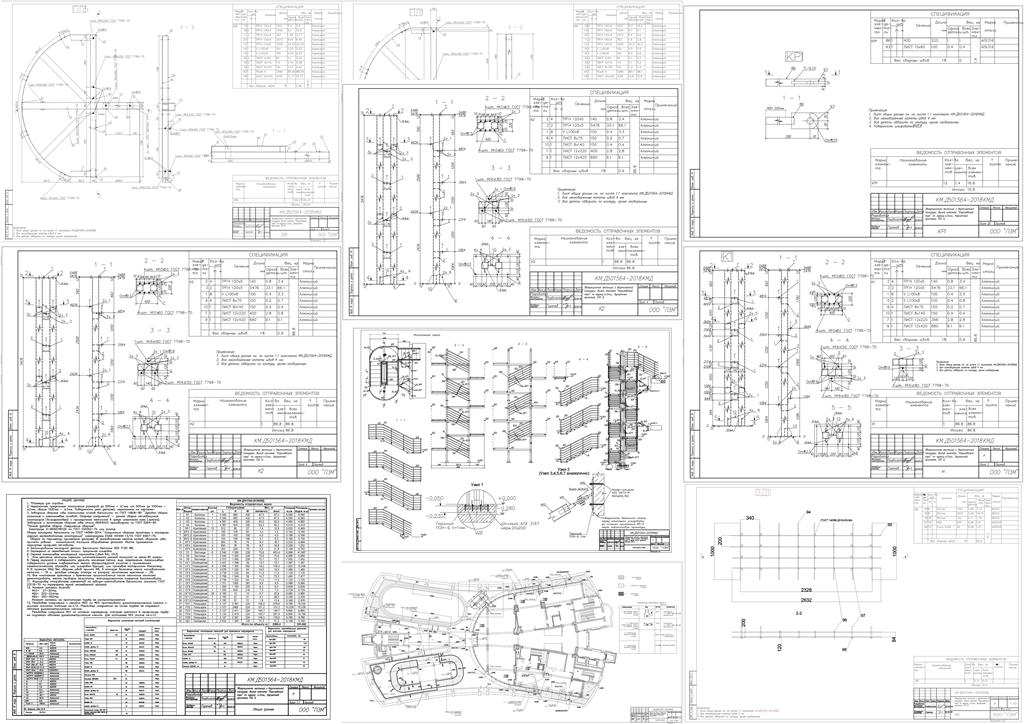

Чертежи. отдельные схемы лестничнык площадок, перехадных площадок, крепление
