Конкурс асов 3D-моделирования

Станция технического обслуживания и ремонта грузовых и легковых автомобилей в г.Петропавловск

ЮКГУ им. М. Ауэзова
Кафедра: Промышленное, гражданское и дорожное строительство
Специальнсть: Строительство
Тема проекта: «Станция технического обслуживания и ремонта грузовых и легковых автомобилей в г.Петропавловск»
2016 г.

Район строительства – г. Петропавловск.
Климатический район – IВ (климатический район со среднемесячной температурой января от минус 14°С до минус 28°С, относительно коротким летом с интенсивной солнечной радиацией, интенсивной холодной зимой с большой продолжительностью отопительного периода, обуславливающими необходимость теплозащиты зданий в холодный период и защиту их от излишнего перегрева в теплый период года).
Температура наружного воздуха в °С:
- абсолютная максимальная+40,
- абсолютная минимальная-44.
Средняя температура из наиболее холодных, обеспеченностью 0,98:
- суток -40°С;
- пятидневки -39°С;
Нормативная глубина промерзания грунта- 2,1 метра;
Район по весу снегового покрова– III (1,0 кПа).
Район по давлению ветра–III(0,38 кПа).
Район по толщине стенки гололеда-II.
Максимальная из средних скоростей ветра за январь – 6,4 м/сек.
Минимальная из средних скоростей ветра за июль – 4,6м/сек.
Преобладающее направление ветра:
зимнее – юго-западное,
летнее – северо-западное.
Основанием для фундаментов служит суглинок. Показатели физико-механических свойств грунтов: γ=18,5 кН/м3, φ =200, cII =5,2кПа, E=3,2 МПа.

Содержание

Задание на выполнение дипломного проекта…………………………….. 1
Содержание…………………………………………………………………. 6
Нормативные ссылки……………………………………………………….. 8
Определения ……………………………………………………………….. 9
Обозначения и сокращения...........………………………………………… 11
Введение ……………………………………………………………………. 12
Характеристики района строительства………..…………………………... 13
1.1 Решение генерального плана…………………………………………... 14
1.2 Технологический процесс ……………....…………………………...... 14
1.3 Объемно-планировочное решение……………………………………. 15
1.4 Конструктивное решение……………………………………………… 17
1.5 Защита строительных конструкций от коррозии…..………………… 20
1.6 Противопожарные мероприятия …………………….…………..…… 20
1.7 Мероприятия по охране окружающей среды………………………… 20
1.8 Инженерное обеспечение, сети и системы…………………………… 21
1.8.1 Отопление, вентиляция, противодымная защита…………………… 21
1.8.2 Водоснабжение и канализация………………………………………. 22
1.8.3 Электротехническое оборудование…………………………………. 23
1.9 Теплотехнический расчет наружной стены……….………………….. 23
1.10 Теплотехнический расчет покрытия………………………………… 25
2 Расчетно-конструктивный раздел……………………………………….. 28
2.1 Компьютерный расчет элементов монолитного железобетонного каркаса………………………………………………….…………………...
28
2.1.1 Статический расчет пространственного каркаса…………………… 28
2.1.2 Постоянная нагрузка..........................................................................…. 29
2.1.3 Кратковременная нагрузка на покрытие (снеговая нагрузка)……. 29
2.1.4 Ветровая нагрузка………………………………………………….… 30
2.2 Расчетная схема………………………………………………………… 31
2.3 Генерация таблицы РСУ……………………….……………………….. 33
2.4 Расчет пространственного каркаса на нагрузки основного сочетания 34
2.5 Подбор арматуры в системе проектирования железобетонных конструкций ЛИР-АРМ…………………………………………………….
35
2.6 Проектирование сборной железобетонной панели покрытия………. 36
2.6.1 Задание на проектирование…………………………………………. 36
2.6.2 Определение нагрузок………………………………………………... 36
2.6.3 Расчет плиты по прочности………………………………………….. 38
2.6.4 Расчет поперечных ребер по прочности……………………………. 38
2.6.5 Расчет продольных ребер по прочности ( предельные состояния первой группы)………………………………………………………………
40
2.6.6 Расчет продольных ребер по предельным состояниям второй группы………………………………………………………………………..
42
2.7 Расчет и конструирование фундамента под колонну………………… 46
2.7.1 Исходные данные……………………………………………………… 46
2.7.2 Определение размеров фундамента………………………………. 46
2.7.5 Расчет фундамента на поперечную силу…………………………… 50
3 Технология строительного производства……………………………… 52
3.1 Календарный план строительства…………………………………….
52
3.1.3 Технико-экономический показатель по календарному графику ….. 55
3.2 Разработка технологической карты на монтаж ЖБК производственного блока………………………………………………….
55
3.2.1 Область применения………………………………………………… 55
3.2.2 Технология и организация выполнения работ ……………………… 55
3.2.4 Требования к качеству и приемке работ…………………………… 64
3.2.5 Техника безопасности и охрана труда……………………………… 65
3.3 Проектирование стройгенплан……………………………………….. 66
3.3.1 Общие положения к проектированию……………….……………... 66
3.3.3 Обеспечение строительной площадки водой………………………. 70
3.3.4 Расчет прожекторов………………………………..………………… 70
3.3.5 Расчет потребной мощности источников электроснабжения ……... 71
3.3.6 Подбор монтажного крана………………………………………….. 72
3.3.7 Требования к качеству и приемке работ…………………………… 74
3.3.8 Ведомость машин и механизмов ...…………………………………. 75
3.3.9 Технико-экономический показатель стройгенплана ….…………… 76
4 Экономика строительства ………………………………………………. 80
4.1 Пояснительная записка ……………………………………………….. 80
4.2 Технико-экономические показатели проекта ………………………… 81
5 Научно-исследовательская работа ….…………………………………… 82
6. Бизнес-план……………………………………………………………….. 87
6.1 Аннотация………………………………………………………………... 87
6.2 Резюме……………………………………………………………………. 87
6.3 Описание предприятия…………………………………………………. 88
6.4 План маркетинга………………………………………………………… 88
6.5 Описание продукции……………………………………………………. 91
6.6 Производственный план………………………………………………… 94
6.7 Организационный план…………………………………………………. 94
6.8 Финансовый план……………………………………………………….. 95
6.9 Анализ рисков…………………………………………………………… 96
6.10 Социальные аспекты…………………………………………………… 96
6.11 Воздействие на окружающую среду………………………………….. 97
Заключение…………………………………………………………………. 98
Список использованной литературы……………………………………… 99
Приложение…………………………………………………………………. 100

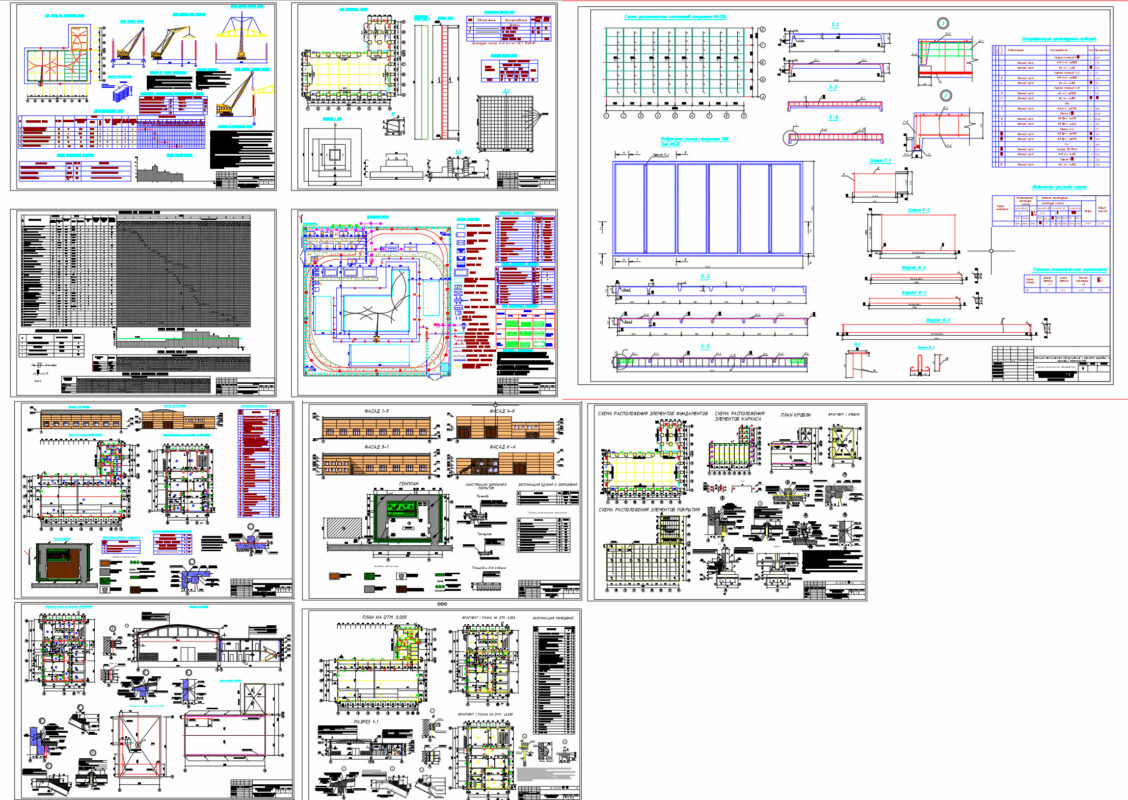

Состав: Станция технического обслуживания,План монтажа ж/б конструкций М1:100, Схема монтажа колонн, Схема монтажа плит покрытия, Схема монтажа ферм, Схема монтажа стеновых панелей, График производства работ. Язык документа

Софт: AutoCAD AutoCAD Application

Сайт: www

Файлы:

Каталог / Строительство / Станция технического обслуживания и ремонта грузовых и легковых автомобилей в г.Петропавловск

Научно-исследовательская работа 5.doc
План монтажа жб конструкций.bak
⥪୮-ந⥫ ࠧ 1.docx
Бизнес - план 6.docx
Введение.docx
Задание на диплом.docx
Заключение Список литературы.docx
Расчетно-конструктивный раздел 2.docx
Технология строительного производства 3.docx
Экономика строительства 4.docx
План монтажа жб конструкций.dwg
⠭ ⨪ 审㦨.dwg
Схема расположения элементов покрытия.dwg
