КОМПАС 3D 18

Строительство авторемонтного центра СТО, магазин, автомойка, шиномонтаж, готовый рабочий проект

Гатовый проект рабочий проект. Фундаменты - ленточные, сборные железобетонные из фундаментных плит ФЛ (ГОСТ 13580-85) и фундаментных блоков ФБС (ГОСТ 13579-78). Под перегородки в подвале устраиваются ленточные монолитные фундаменты из бетона класса В15. Под фундаменты устраивать песчаную подготовку толщиной 100мм.
- Наружные стены выполнить из ркушеблока (200х200х400мм)
- Внутренние стены и перегородки - керамический кирпича и ракушеблока (88х120х250мм) (200х200х400мм)
- Перемычки из сборных железобетонных перемычек серии 1.038.1
- Покрытие - сборные железобетонные плиты серии 1.141-1.
- Кровля - из профлист С8 по металлическим стропилам.
- Двери - деревянные по ГОСТ 31173-2003, ГОСТ 6629-88. Входная дверь индивидуальная металлическая утепленная.
- Окна - индивидуальные пластиковые, подоконники ПВХ.
- Ворота - металлические утепленные.
- Полы - согласно экспликации полов.
- Внутренняя отделка помещений- согласно ведомости отделки.
- Наружная отделка - обшивается из металлическим сайдингом.
- По периметру здания предусмотреть бетонную отмостку на щебеночной подготовке по утрамбованному грунту шириной 1000 мм.

Состав: (АС) (ТХ), (ОВ) (ГП), (ЭО), (ПС), (ВК) Язык документа

Софт: AutoCAD 2013

Сайт: www

Каталог / Строительство / Строительство авторемонтного центра СТО, магазин, автомойка, шиномонтаж, готовый рабочий проект

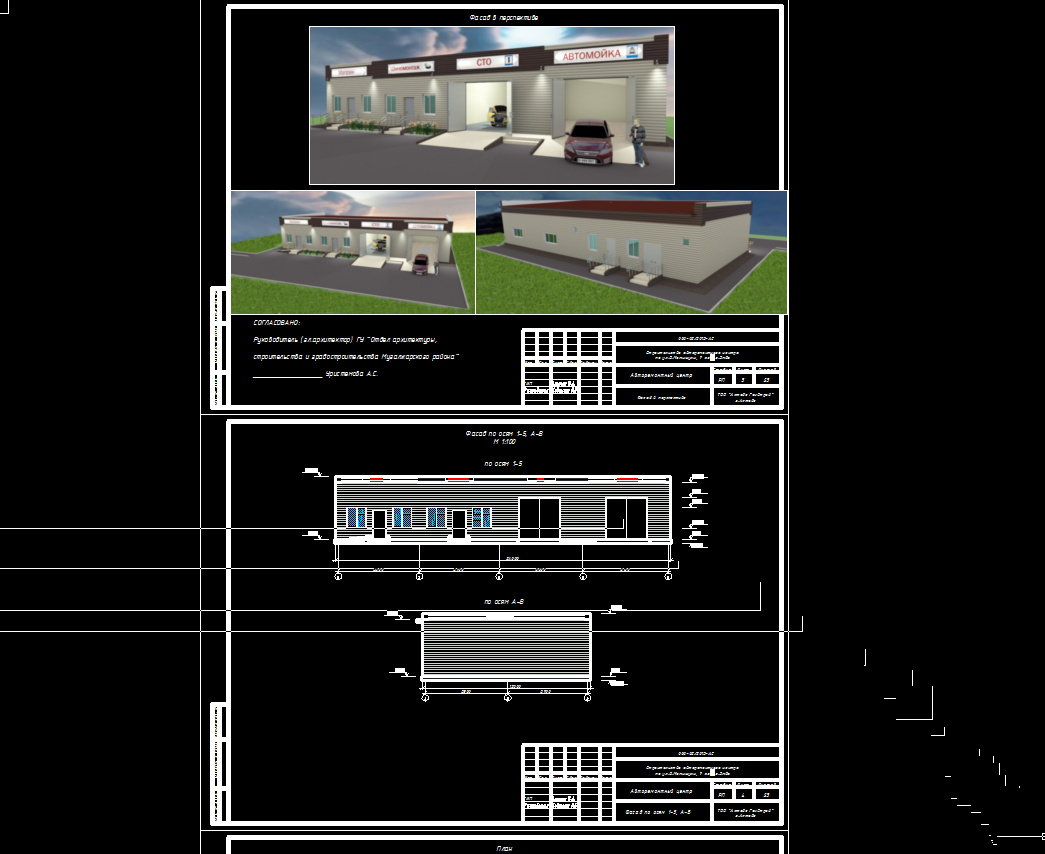

Просмотр файлов
СТО.dwg
