Строительство бизнес центра и торгового дома. Альбом КМ

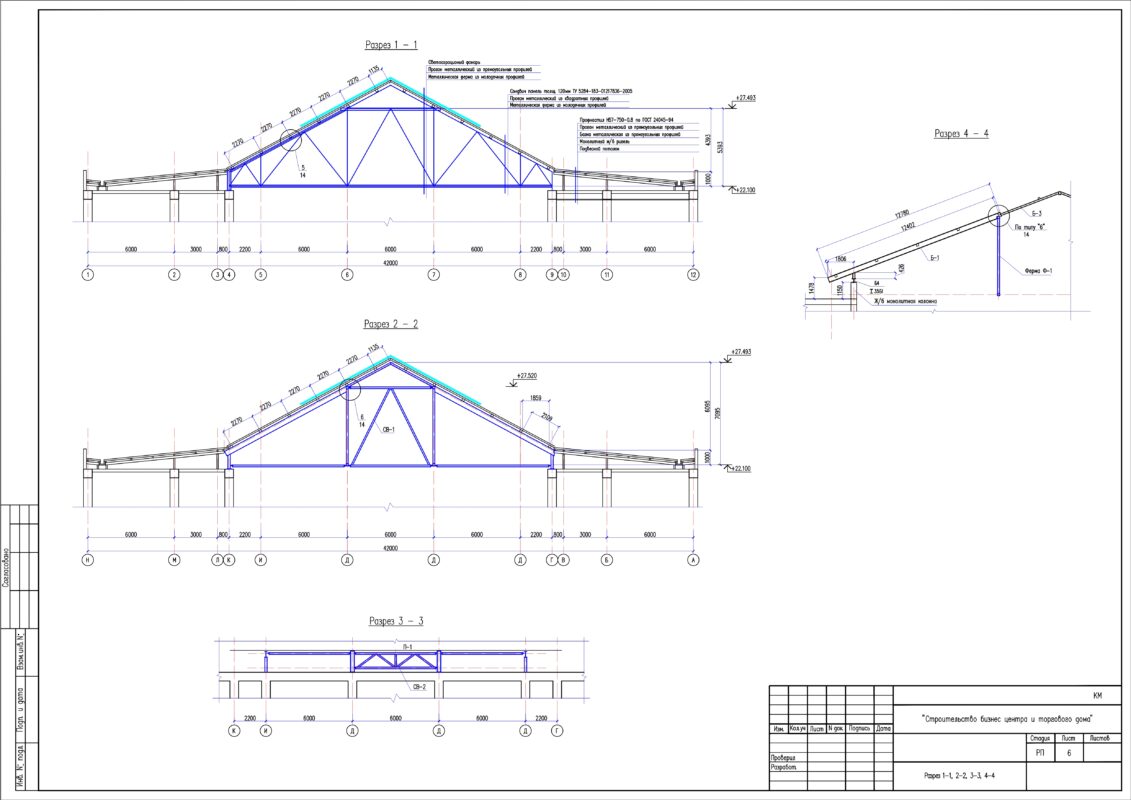

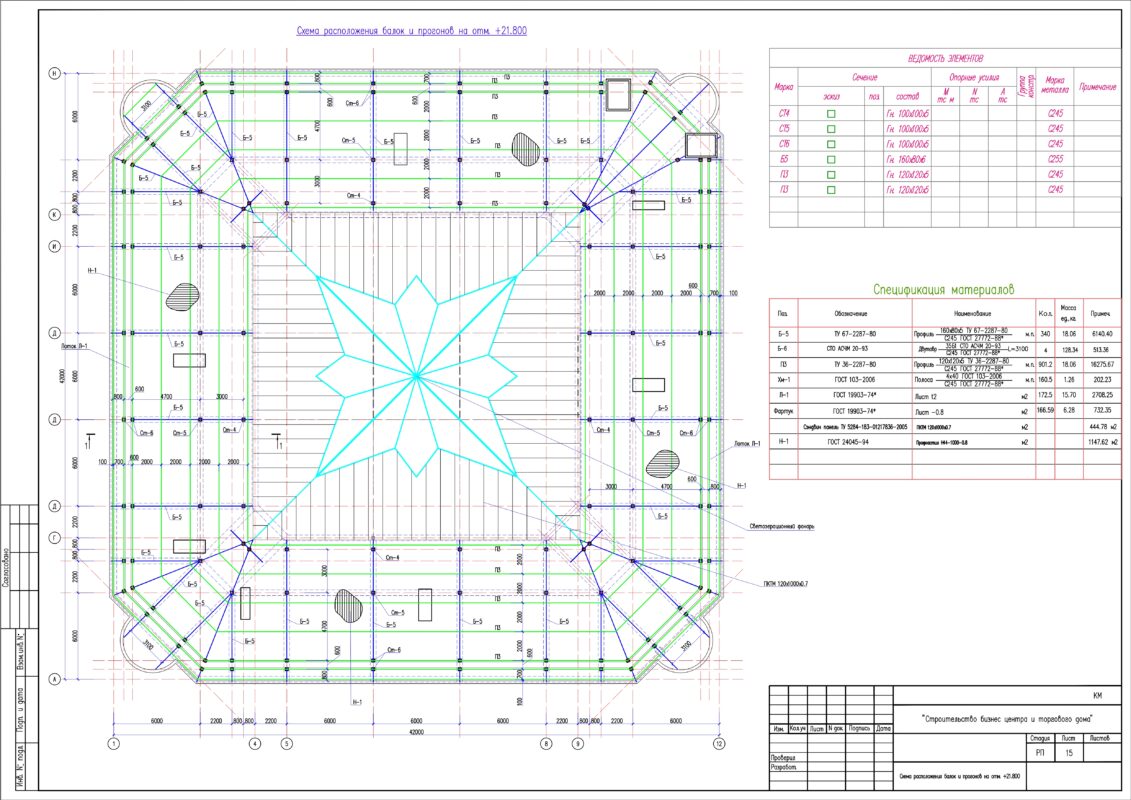

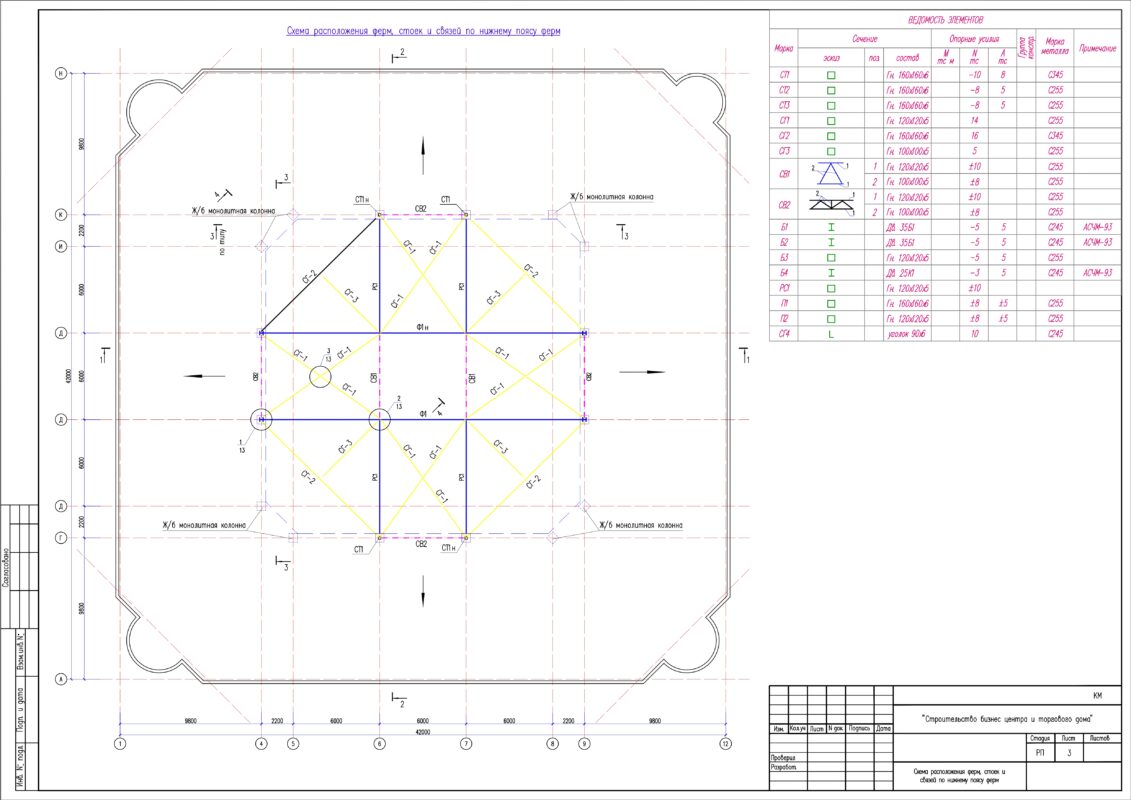

1.Общие данные 2.Сводная спецификация металлопроката 3.Схема расположения ферм, стоек и связей по нижнему поясу ферм 4.Схема расположения ферм, стоек и связей по верхнему поясу ферм 5.Схема расположения прогонов 6.Разрезы 1-1, 2-2, 3-3, 4-4 7.Геометрическая схема фермы Ф1 8. Узлы 1, 2 9.Узлы 3, 4, 5 10.Стойка Ст-1, Ст-3 11. Выборка металла на мет. стойки 12.Балки Б-1, Б-2, Б-3 13.Узлы 1, 2, 3 14.Узлы 4, 5, 6 15.Схема расположения балок и прогонов на отм. +21.800 16. Разрез 1-1, Лоток Л-1 17.Стойки С-4, 5, 6 18.Узел 2 19.Узел 4 20.Схема расположения закладных деталей на отм. +21.800 21.Закладная деталь ЗД-1 22.Закладная деталь ЗД-2 23.Закладная деталь ЗД-3
