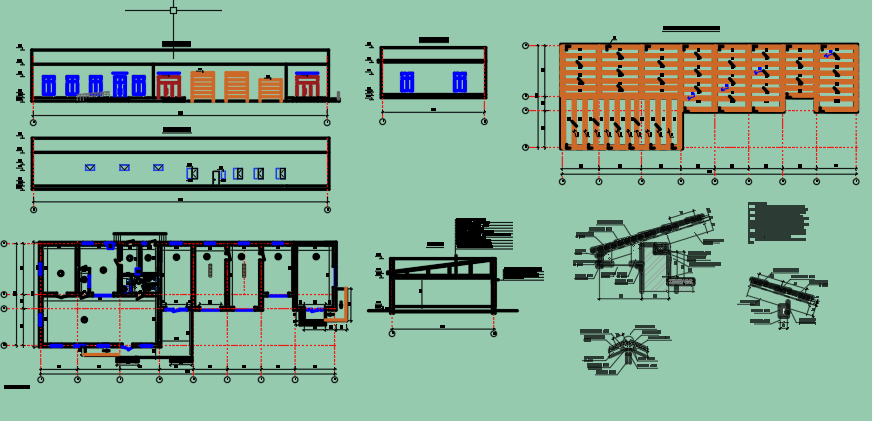

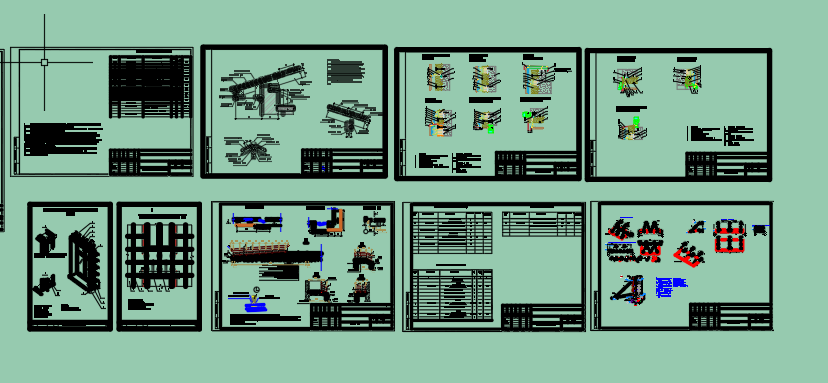

Строительство комплексного здания(столовая, автомойка, кофейня)

Строительство комплексного здания(столовая, автомойка, кофейня). Здание прямоугольной формы в плане с размерами 41,6х14,4м
Здания - одноэтажная. Высота здании 7,22 м.
На отметке 0,000 располагаются: столовая, горячий цех, душевая, умывальная, уборная , комната персоналов, котельная, пекарня, бокс для автомойки, кафетерий

Общие данные

Рабочий проект "Строительство комплексного здания(столовая, автомойка, кофейня) по адресу: Кызылординская область,   разработан на основании задания на проектирование.
Категория здания по взрывопожарной и пожарной опасности - Д
Степень огнестойкости здания - II
Класс конструктивной пожарной опасности - СО
Уровень ответственности - II
Природные условия строительства:
- климатический район - IVг;
- вес снегового покрова - 80 кгс/м2;
- скоростной напор ветра - 38 кгс/м2;
- температура наиболее холодных суток - -25,6 С;
- температура наиболее холодной пятидневки - -23,44 С;
- сейсмичность района - 6 баллов.

Архитектурно-планировочное решение:
Здание прямоугольной формы в плане с размерами 41,6х14,4м
Здания - одноэтажная. Высота здании 7,22 м.
На отметке 0,000 располагаются: столовая, горячий цех, душевая, умывальная, уборная , комната персоналов, котельная, пекарня, бокс для автомойки, кафетерий
Остекление - витражи наружные и внутренние из ПВХ со стеклопакетами из закалённого стекла.
Двери - деревянные, остеклённые, металлические.
В качестве внутренней отделки стен и перегородок используется: улучшенная штукатурка, выравнивание сухими смесями, водоэмульсионная покраска; простая штукатурка, керамическая плитка, водостойкая краска;
В качестве внутренней отделки потолков используется: выравнивание сухими смесями, водоэмульсионная покраска, водостойкая краска;
В качестве покрытия полов в зависимости от назначения помещения, используются: напольная керамическая плитка (ПГ 200х200 ГОСТ 6787-2001) по серии 2.244-1, вып. 6.
Естественное освещение помещений осуществляется посредством витражей и окон с открывающимися створками.
Чертежи разработаны для производства работ в летнее время. При производстве работ в зимнее время руководствоваться СНиП РК 3.03.37-2005 "Несущие и ограждающие конструкции". При производстве всех видов работ руководствоваться СН РК 1.03-14-2011
"Охрана труда и техника безопасности в строительстве".
Антикоррозийная мероприятия:
Все подземные бетонные и железобетонные конструкции изготавливаются с применением сульфатостойкого портландцемента с окраской всех боковых поверхностей, соприкасающихся с грунтом, битумным мастиком за 2 раза.
Антикоррозиную защиту конструкций выполнять в соответствии со СП РК 2.01.101-2013 "Защита строительных конструкции от коррозии".
Открытие поверхности стальных и соединительных изделий защищаются лакокрасочным покрытием из эмали типа ПФ-115 (ГОСТ 6465-76) по грунтовке ГФ 021 (ГОСТ 25129-82);
Все деревянные элементы пропитываются антисептическими составами и окрашиваются влагостойким антипиреновым составом.
Изготовление, монтаж и приемку стальных конструкций осуществлять в соответствии с требованиями СП РК 5.03-107-2013 "Несущие и ограждающие конструкции".
Противопожарные мероприятия:
Проект выполнен в соответствии со СН РК 2.02-01-2019 "Пожарная безопасность зданий и сооружений".
Эвакуация из помещений выполнена согласно норм. Для повышения пределов огнестойкости все металлические конструкции окрашиваются лакокрасочным покрытием вспучивающегося (интумесцентного) типа.
Для теплозащиты бетона применяются трудно-горючие и негорючие материалы.
Организация работ на объекте строительства здания должна полностью соответствовать требованиями выше указанных нормативных документов,настоящего рабочего проекта.
Отделка стен и потолков всех помещений проектируемого объекта и коридоров предусмотрены из несгораемых материалов. Все деревянные изделия, принятые в проекте, обработаны со всех сторон огнезащитными красками или лаками. Все деревянные элементы крыши пропитаны антиперенами и антисептиками.

Конструктивные решение
Конструктивная схема здания - продольные стены из керамических кирпичей и ж/б перекрытия.
Фундаменты:монолитная железобетонная из бетона кл.С 20/25 .Все фундаменты из бетона кл.С 20/25 с армированием пространственными вязанными каркасами из стержневой арматуры класса А400 и по А240 по ГОСТ 34028-2016. Основание фундамента бетонная подготовка 100мм, ГПС толщиной 200мм.
Наружные и внутренние несущие стены выполнить из утолщенного керамического кирпича Кр-р-по 1 НФ /150/2,0/35/ГОСТ530-2012/ (Морозостойкость F-35) на цементно-известковом растворе М50.
Перегородки толщиной 120мм. из утолщенного керамического кирпича КР-р-по
1 НФ/100/2,0/25/ ГОСТ530-2012/ на цементно-песчаном растворе М25
Перемычки и прогоны - монолитные из бетона кл С12/15 с армированием.
Кровля: - односкатная из металлочерепицы. Работы по устройству кровли выполнять в соответствии с требованиями СН РК 3.02-37-2013* "Крыши и кровли", СП РК 2.04-108-2014 "Изоляционные и отделочные покрытия" и СН РК 1.03-05-2011 "Охрана труда и техника безопасности в строительстве" .
Полы - керамические плитки по серии 2.244-1 вып.6
Оконные блоки - металлопластиковые по ГОСТ 23166-99.
Внутренние двери - деревянные по ГОСТ 475-2016
Наружные двери - остекленные, стальные по ГОСТ 31173-2016
Витражы - алюминиевых профилей
