Строительство индивидуального жилого дома с мансардным этажом, круглым эркером, двумя террасами и балконом, общей площадью 223,3 м.кв.
Климатический район строительства -II В
Снеговая нагрузка 1,2 кПа -1,2 кН/м²
Расчетная температура наружного воздуха - минус 21°
Степень огнестойкости жилого дома - V по ТКП 45-2.02-142-2011 "Здания, строительные конструкции, материалы и изделия. Правила пожарно-технической классификации".
Функциональная пожарная опасность здания Ф 1.4 (ТКП 45-2.02-142-2011).
Наружные стены толщ. 400мм выполнить из блоков ячеистых бетонов 288х400х600-2.5-500-35-3 СТБ 1117-98 на легких растворах плотностью в сухом состоянии Y = 1400 кг/м3 и менее, с утеплением плитами пенополистирольными толщиной 50мм.
2. Участки стен с вентканалами выполнить из керамического кирпича КРО 125/25 СТБ 1160-99 на цементно-песчаном растворе марки 50.
3. Перегородки толщ. 120 мм выполнить из керамического кирпича пластического формования КРО-150/35 СТБ 1160-99 на растворе М25.
- Главная -
- Чертежи -
- Строительство -
- Строительство одноквартирного жилого дома с мансардным этажом, круглым эркером, двумя террасами и балконом, общей площадью 223,3 м.кв.
Строительство одноквартирного жилого дома с мансардным этажом, круглым эркером, двумя террасами и балконом, общей площадью 223,3 м.кв.
0
2
328
1
0
80
Автор
Настенька
Кучман
Дата
12.02.2018
Язык
Русский
Состав

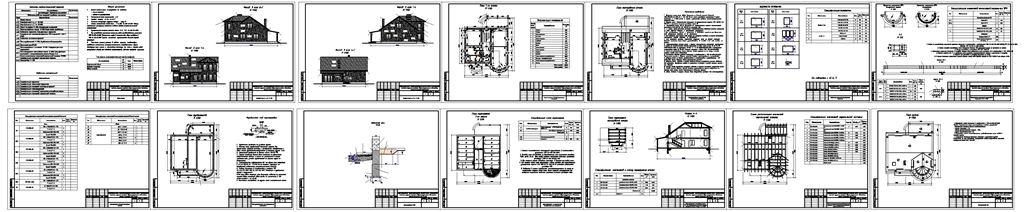

Общие данные, Фасады в осях 1-4, А-Г . М 1:100, Фасады в осях 4-1, Г-А. М 1:100, План 1-го этажа М 1:100. Экспликация помещений, План мансардного этажа М 1:100. Технические требования, Ведомость перемычек. Спецификация перемычек, Спецификация монолитной перемычки ПР9. Каркас КР-1, КР-2 М1:20, Спецификация элементов заполнения проемов , План фундаментов М 1:100. Фундамент под перегородки, Цокольный узел М 1:20, План перекрытия 1-го этажа М 1:100. Спецификация плит перекрытия, План перекрытия мансардного этажа М 1:100. Спецификация элементов к плану перекрытия этажа. Разрез А-А М 1:100, Схема расположения элементов стропильной системы М 1:100. Спецификация элементов стропильной системы, План кровли М 1:100
Софт
AutoCAD 2004
Как открыть?
Содержимое архива
-
Строительство одноквартирного жилого дома с мансардным этажом, круглым эркером, двумя террасами и балконом, общей площадью 223,3 м.кв..dwg
