Строительство центрального склада со служебными помещениями и центра техобслуживания и ремонта автотранспорта

Рабочий проект "Строительство центрального склада со служебными помещениями и центра техобслуживания и ремонта автотранспорта вахтового поселка п. Жанажол".

Район строительства характеризуется следующими условиями:
- климатический район строительства - IIIА
- Вес снегового покрова на 1 м² горизонтальной поверхности - 1 КПа;
- скоростной напор ветра для IV ветрового района по СНиП 2.01.07-85 48кг/м2;
По данным инженерно-геологических изысканий площадка сложена суглинками
твердыми.
Нормативная глубина промерзания грунтов (см):
- для суглинков - 180см.
Грунтовые воды не вскрыты.
Архитектурно-планировочное решение.
Принятые объемно-планировочные решения обеспечивают безопасную эксплуатацию
зданий и сооружений.
Класс ответственности согласно СНиП РК 2.02-05-2002* - II
Степень огнестойкости здания - III.
За относительную отметку 0,000 принят уровень чистого пола здания.
Специальные мероприятия по производству работ в зимний период строительства
настоящим проектом не предусмотрены.
Архитектурно-планировочное решение здания обусловлено его функциональным назначением и заданием на проектирование, выданным Заказчиком.

Здание каркасное модульное из сборных металлических конструкций с облицовкой панелями сэндвич, прямоугольное в плане, размерами в осях 1-12 и А-К 67.65х44.85 м. Высота - 6,45 м.
Конструктивные решения.
Фундаменты - отдельностоящие монолитные железобетонные из бетона кл. В12,5 W6 на
сульфатостойком портландцементе.
Каркас здания выполнен из сборных металлических конструкций.
Колонны каркаса из двутаврового профиля №40.
Ворота распашные 3.6х3(h) м в количестве 3-х штук
Стены из сэндвич-панелей, толщиной 80 мм.
Кровля из сэндвич-панелей, толщиной 100 мм.

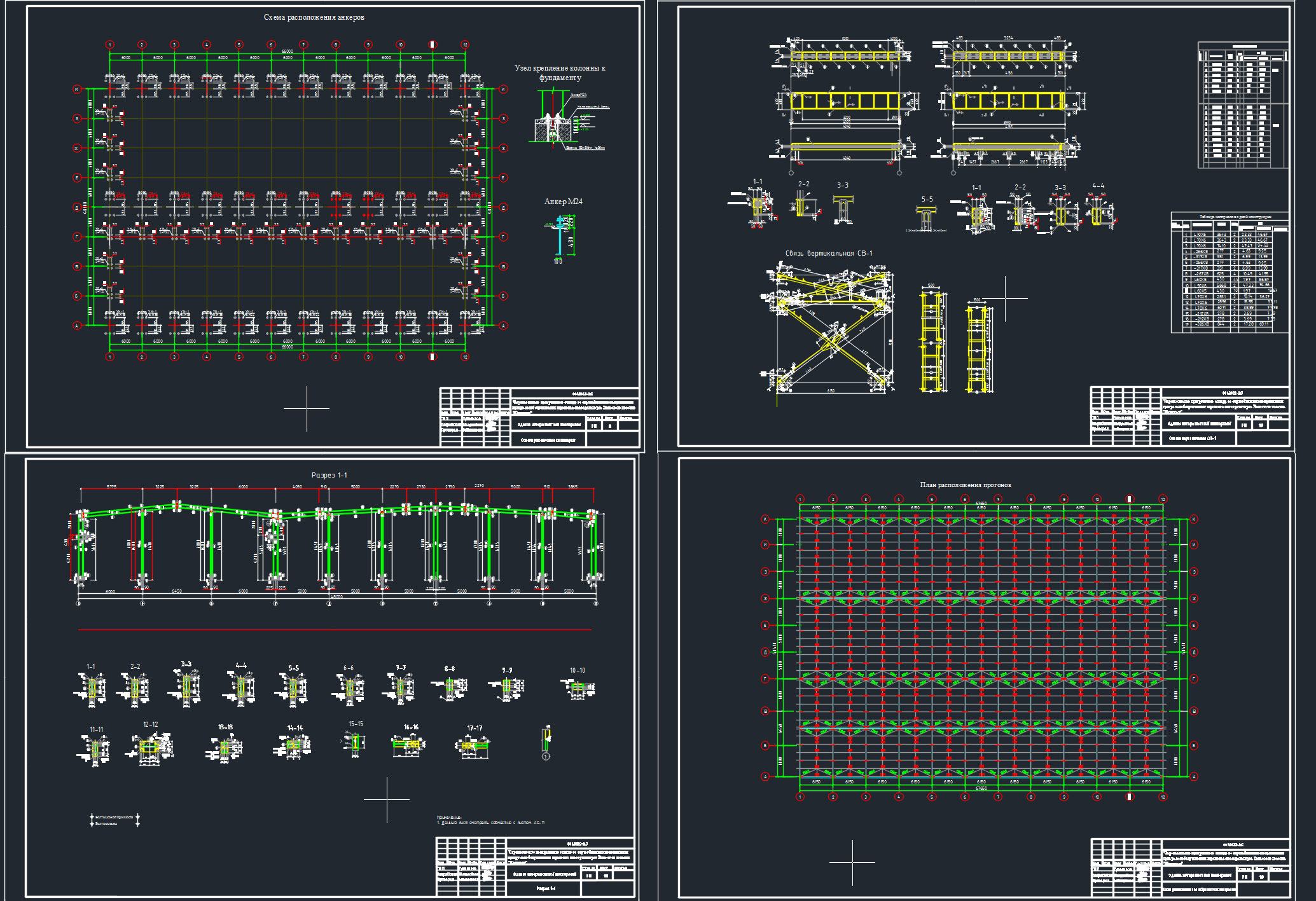

Состав: Планы, Фасады, Разрезы, Узлы Язык документа

Софт: AutoCAD 2015
