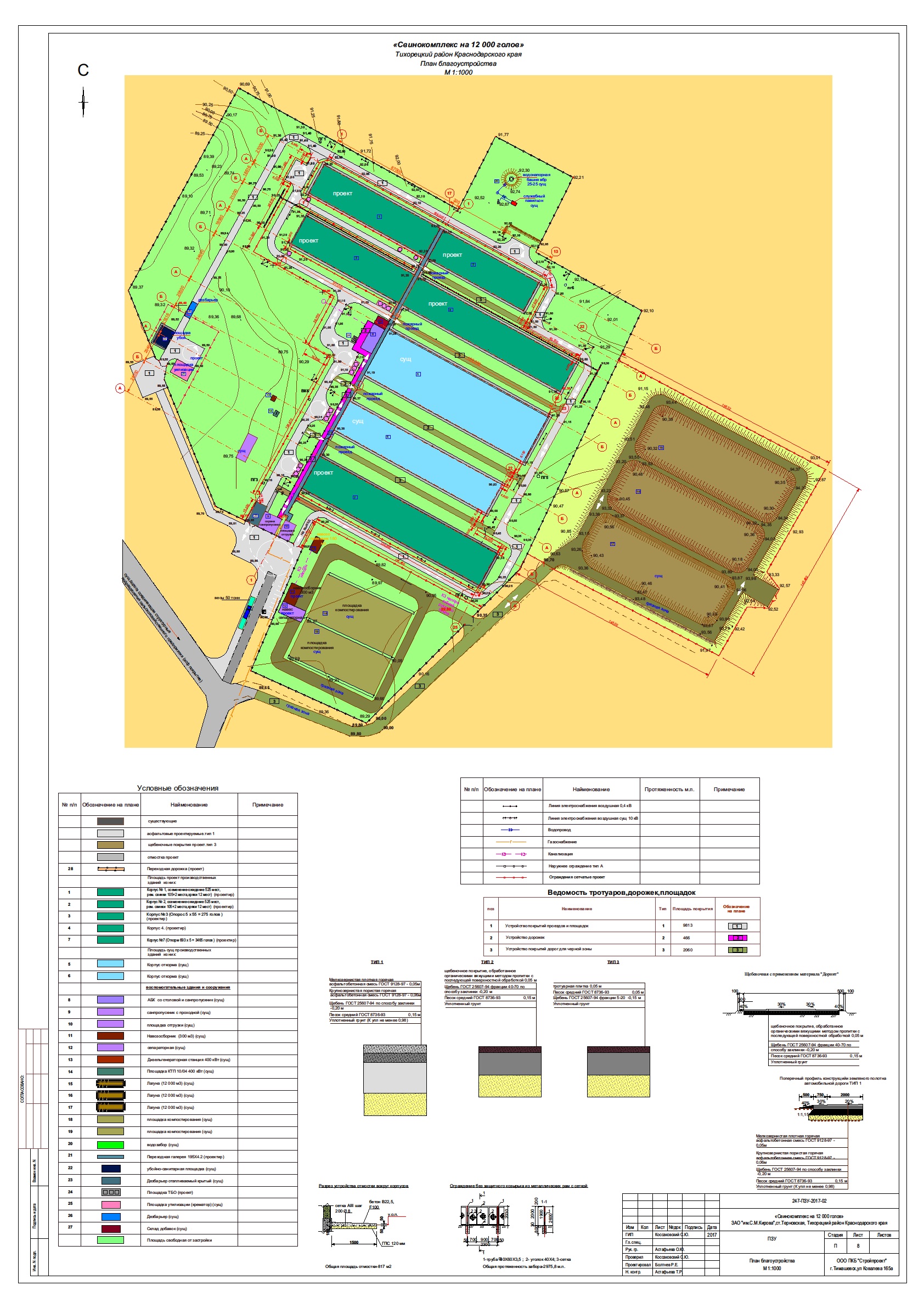

Свинокомплекс на 12 тычяч голов ПЗУ, ПОС

Участок, отведенный под строительство свинокомплекса на 12000 голов, расположен на территории существующей площадки секция 8,контур 8, размещаемой в 1,2 км восточнее от ст. Терновской Тихорецкого района Краснодарского края (МТФ-4). Земли, прилегающие к проектируемой территории застройки, принадлежат ЗАО «им С.М.Кирова» и имеют сельскохозяйственное назначение .Помимо 5 ти проектируемых корпусов на территории фермы размещены 2 существующих корпуса,лагуны для навоза,навозоприемники,санпропускник,проходная,крематор,площадка убоя.
Подключение инженерной инфраструктуры
(водоснабжение.электроснабжение.газоснабжение) от существующих внутриплощадочных сетей (в наличии.включая водозабор с артезианской скважиной.трансформаторную подстанцию и сети газоснабжения).расположенных на вышеуказанном земельном участке.принадлежащем ЗАО им. С.М.Кирова на праве собственности

Участок свободен от посадок зеленых насаждений, рельеф ровный с небольшим уклоном в сторону к южной части площадки ,колеблется отметками от 82,5 до 78,00

Климатические условия

В соответствии с приложением Ж СП 20.13330.2011 г.Тихорецк относится:
район по весу снегового покрова – II (карта 1);
район по средней скорости ветра, м/с, за зимний период – 5 м/с (карта 2);
район по давлению ветра – III (карта 3г);
район по толщине стенки гололеда – II (карта 4а);
средняя месячная температура воздуха, оС, в январе – 5оС (карта 5);
средняя месячная температура воздуха, оС, в июле – плюс 25оС (карта 6);
район по отклонению средней температуры воздуха наиболее холодных суток от средней месячной температуры в январе – 15оС (карта 7);
нормативное значение веса снегового покрова на 1 м2 в зависимости от снегового района – 0,84 кПа (табл. 10.1 СП 20.13330.2016);
нормативное значение ветрового давления в зависимости от ветрового района - 0,38 кПа (табл. 11.1 СП 20.13330.2016).
В соответствии с СНКК 20-303-2002 г.Тихорецк относится:
район по давлению ветра – II (приложение А);

Состав: Комплект чертежей ПЗУ, ПОС,ПБ,НВК,НВ. Язык документа

Софт: ArchiCAD 19

Файлы:

Каталог / Строительство / Свинокомплекс на 12 тычяч голов ПЗУ, ПОС

ПЗУ.pln
