Разработка технологической карты на монтаж конструкций одноэтажного про-мышленного здания

Чувашский государственный университет им. И.Н. Ульянова
Кафедра строительных технологий, геотехнии и экономики строительства
Расчетно-графическая работа на тему: " составление технологической карты на монтаж надземной части одноэтажного промышленного здания"
Чебоксары 2018

Длина здания (температурный блок), м – 1 температурный блок 60 м;
1. Пролеты основные (продольные) – 36x36x36;
2. Шаг колонн: крайние 6м; средние 6м.
3. Высота этажа (h) – 9,6 м;
4. Краны, грузоподъёмностью (т) мостовые – 10 т
5. Конструктивное решение каркаса – конструкции металлические, стеновые- ж/б конструкции, ворота металлические 4,5х6 в торцах пролетов, 3 ряда ленточного остекления по продольным стенам, металлические вертикальные связи по колоннам, стеновые панели ж/б трехслойные, плиты покрытия 3х6м ребристые.

Содержание
1. Исходные данные…………………………………………………………..….…..….3
2. Область применения…………………………………………………………….........5
3. Организация и технология выполнения работ. Выбор монтажного крана ……....5
4. Требования к качеству выполнения работ ………...……………………...………18
5. Потребность в материально-технических ресурсах..………………………..........19
6. Охрана труда и безопасности……………………………………...………...…......21
7. Технико-экономические показатели……………………………..………….….….23
Калькуляция затрат труда и машинного времени
Проектирование графика производства работ
Список литературы……………………….……………………………………..………28

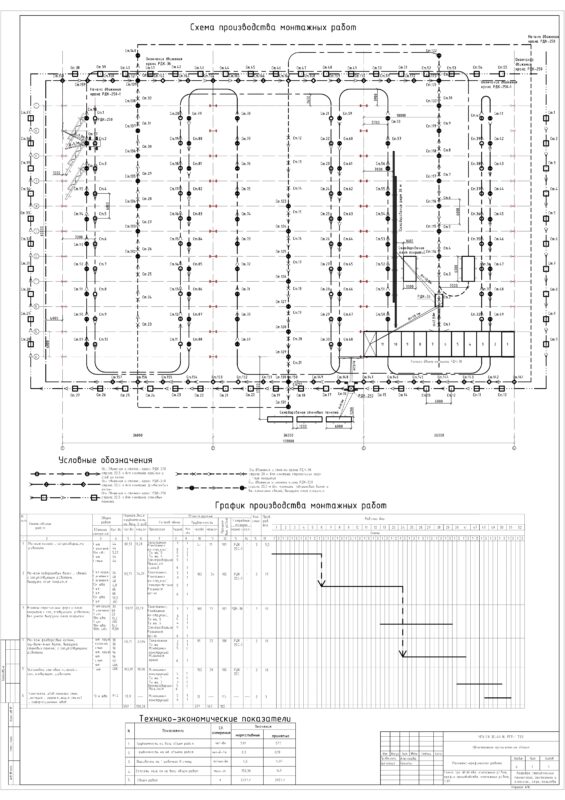

Состав: Схема производства монтажных работ , график производства работ Язык документа

Софт: AutoCAD 18

Файлы:

Каталог / Строительство / Разработка технологической карты на монтаж конструкций одноэтажного про-мышленного здания

Новая папка/
Новая папка/Никитин.docx
Новая папка/никитин_recover.dwg
