Технологическая карта на монтаж строительных конструкций промышленного здания

"Владимирский государственный университет имени Александра Григорьевича
и Николая Григорьевича Столетовых"
Кафедра "Строительные конструкции"
Курсовая работа на тему: "Технологическая карта на монтаж строительных конструкций промышленного здания"
Владимир 2010

Номер варианта: 37
Размер цеха в плане: 72×144 м
Количество и размер пролетов: 4×18 м
Шаг крайних колонн: 6 м
Шаг средних колонн: 6 м
Номер схемы плана цеха: 7
Номер схемы разреза: 2
Количество ярусов ленточного остекления: 2
Грузоподъемность кранов: 20т
Высота до низа несущей конструкции покрытия: 10,8м

Проектируемое здание является одноэтажным 4-х пролетным промышленным зданием с полным железобетонным каркасом. Здание в плане имеет размеры 72×144 м. Размер пролетов L=18 м. В каждом из 4-х пролетов ходит мостовой кран грузоподъем- ностью Q=20 т. Железобетонные колонны являются одноветвевыми высотой h=11.8 м. Продольная привязка крайних колонн нулевая, средних - центральная. Крайние колонны в поперечном направлении имеют привязку 500 мм. По длине здание разбито на 2 температурных блока. Привязка колонн температурного шва к поперечной оси составляет 500 мм. Шаг крайних колонн 6 м. Шаг средних колонн 6 м. В торцах пролетов предусмотрены фахверковые колонны для крепления стеновых панелей. Для опирания крановых рельсов, по которым перемещаются мостовые краны, служат подкрановые балки длиной 6 м. Эти балки являются продольным элементом каркаса здания и повышают его пространственную жесткость. Подкрановые балки имеют высоту 1000 мм. Для покрытия зданий пролетом 18м применяют предварительно напряженную безраскосную ферму высотой 3м. В качестве несущих элементов покрытия применяем предварительно-напряженные плиты размером 3×6м. Наружные навесные стены выполнены из железобетонных панелей размером 1.2×6м и 1,8х6 м.

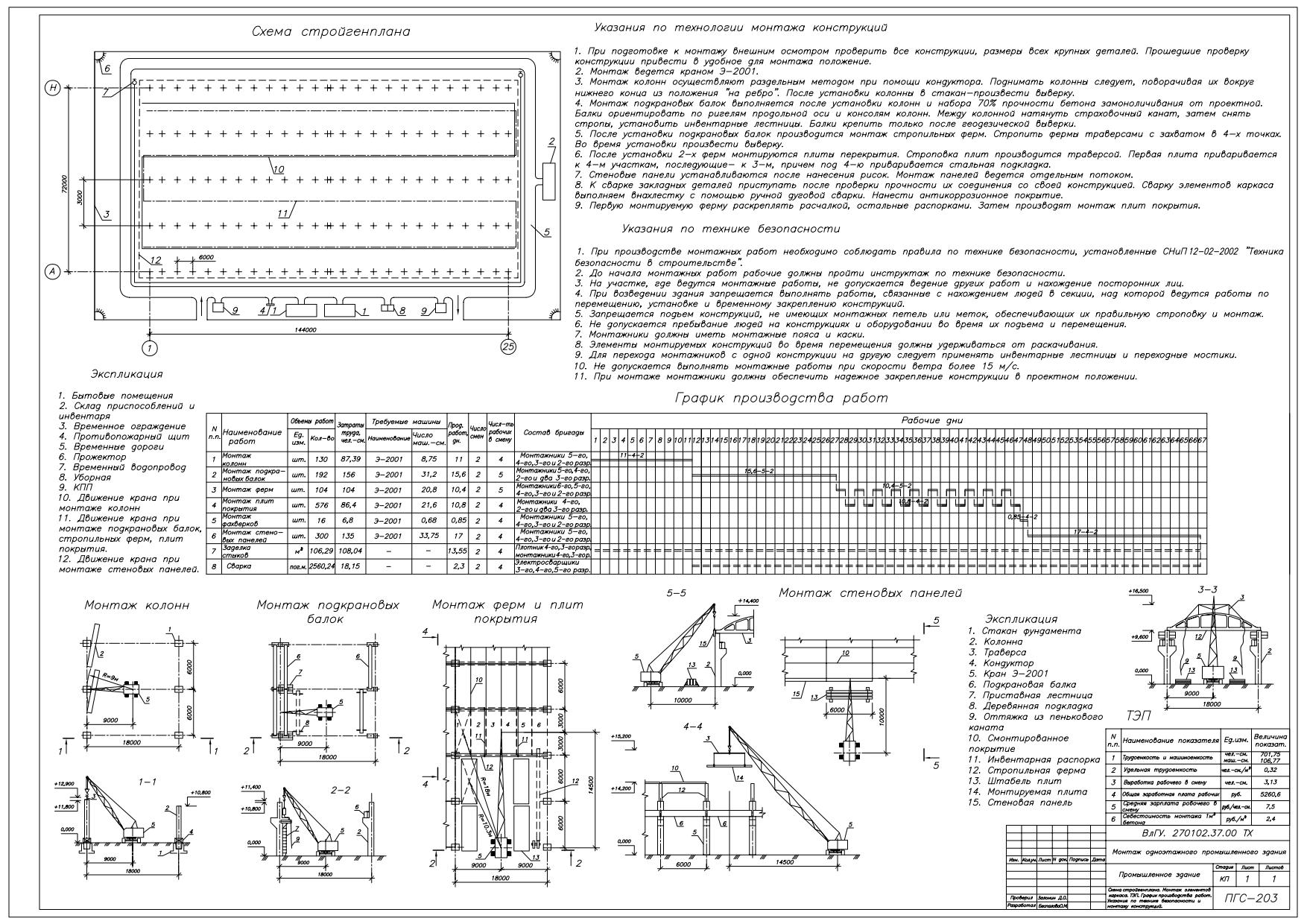

Состав: Схема стройгенплана. Монтаж элементов каркаса. ТЭП. График производства работ. Указания по технике безопасности и монтажу конструкции. ПЗ Язык документа

Софт: AutoCAD 11

Сайт: www

Файлы:

Каталог / Строительство / Проекты Производства Работ и Технологические Карты / Технологическая карта на монтаж строительных конструкций промышленного здания

ПЗ
Технологическая карта на монтаж конструкций промышленного здания.dwg
