Технологическая карта на монтаж конструкций промышленного здания

Кафедра строительного производства
по дисциплине «Технология строительного производства»
на тему «Технологическая карта на монтаж конструкций промышленного здания»

В данном курсовом проекте представлена технологическая карта на следующие технологические процессы: монтаж колонн, устройство стыков колонн и фундаментов, монтаж подкрановых балок, устройство стыков подкрановых балок с колоннами, монтаж стропильных ферм, устройство стыков ферм с колоннами, монтаж плит покрытия, устройство стыков плит покрытия с фермами, монтаж стеновых панелей, устройство стыков стеновых панелей с колоннами, заливка швов стеновых панелей и плит покрытия, герметизация стыков стеновых панелей.
Все вышеперечисленные работы ведутся в одну и две смены.
При производстве работ используются краны: СКГ-30 для монтажа колонн I захватки, подкрановых балок, колонн фахверка, стеновых панелей; СКГ-160 - для монтажа колонн II захватки, стропильных ферм и плит покрытия. Доставка колонн предусмотрена колонновозом, стропильных ферм - фермовозом, стеновых панелей и плит покрытия - панелевозом и др.
Условно принято, что подземные конструкции уже возведены, подземные коммуникации уложены, площадка спланирована.
Схема здание состоит из двух секций размерами в осях: I – 30х60м,II - 24х36м. Шаг колонн 12м.
Режим труда – односменный. Однако некоторые технологические процессы весьма трудоемки, и с целью сокращения продолжительности работ по их выполнению принимается двухсменный режим труда

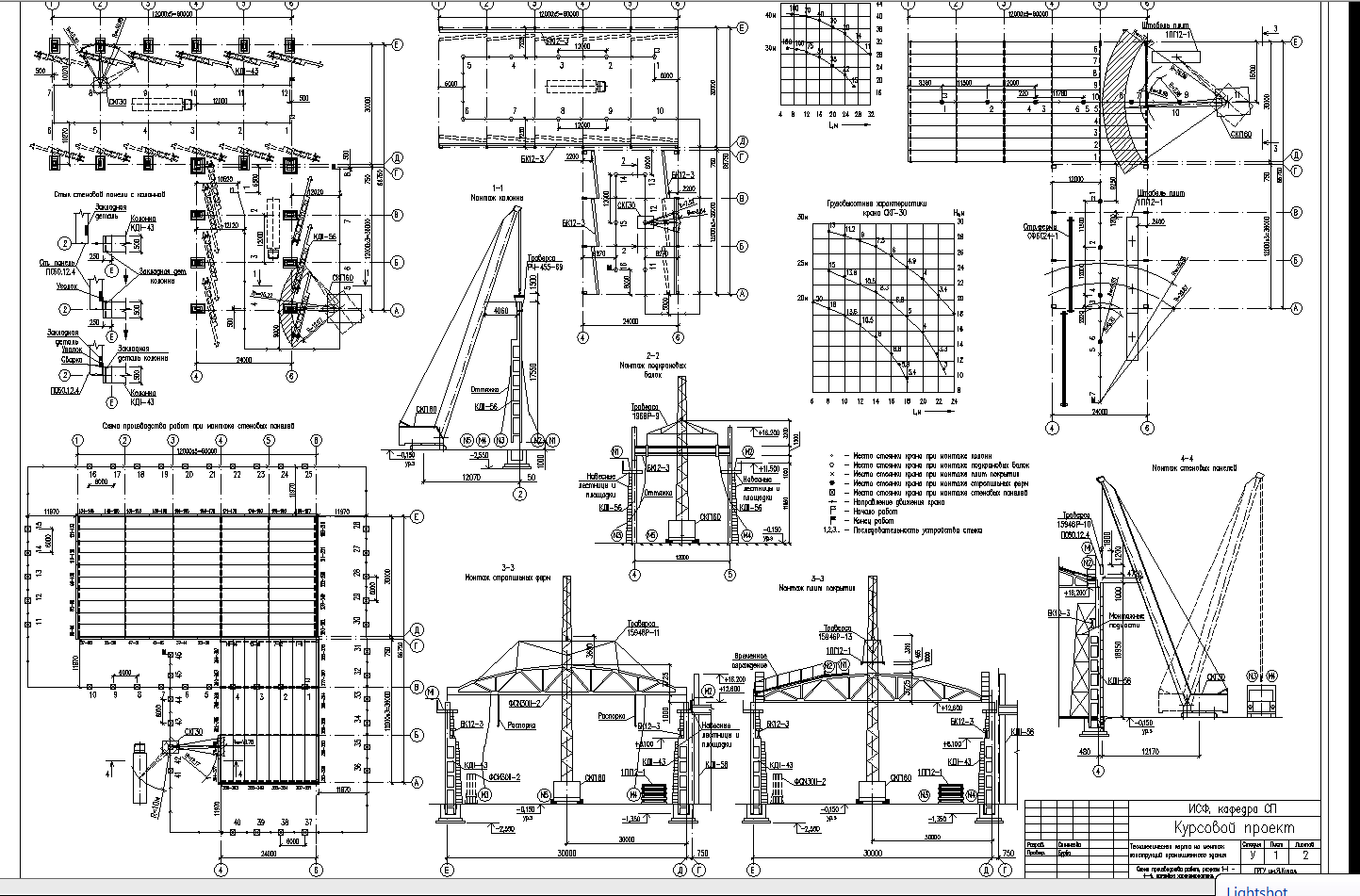

Состав: Схема производства работ, разрезы 1-1 - 4-4 Язык документа

Софт: AutoCAD 2012

Файлы:

Каталог / Строительство / Проекты Производства Работ и Технологические Карты / Технологическая карта на монтаж конструкций промышленного здания

курсовой ТСП\содержание.docx
курсовой ТСП\черновик Анжелика.dwg
курсовой ТСП
