Технологическая карта на монтаж конструкций промышленного здания

Гродненский государственный универсистет имени Я. Купалы
Кафедра строительного производства
Курсовой проект по дисциплине: "Технология строительного производства"
Тема проекта: "Технологическая карта на монтаж конструкций промышленного здания"
Гродно 2016

Технологическая карта на монтаж сборных конструкций промышленного одноэтажного здания, пролетом 24 и 30м и многоэтажного здания пролетом 9м, шаг колонн 6м.
Область применения

Технологическая карта предназначена для использования при разработке Проектов производства работ (ППР), Проектов организации строительства (ПОС), другой организационно-технологической документации, а также с целью ознакомления рабочих и инженерно-технических работников с правилами производства монтажных работ.
Технологическая карта разработана на комплексный процесс монтажа:
- однопролетное промышленное здание (I) размерами 24*66, шаг колонн 6м, высота до низа конструкции перекрытия 10,8м, с мостовым краном грузоподъемностью 10т.
- однопролетное промышленное здание (II) размерами 30*36, шаг колонн 12м, высота до низа конструкции перекрытия 7,2м, без мостового крана.
- многоэтажное каркасное здание (III) размерами 24*36, сетка колонн 9*6м, общей высотой 13,2м, без мостового крана.
При этом условно принимается, что элементы фундамента и стен уже возведены, подземные коммуникации уложены, площадка спланирована. Производство работ в летнее время.

Содержание
1 Область применения
2 Технология и организация процессов монтажа
2.1 Спецификация сборных элементов
2.2 Ведомость потребности в материалах, полуфабрикатах, изделиях
2.3 Ведомость объемов работ
2.4 Выбор комплектов машин и механизмов для производства работ
2.4.1 Выбор монтажных кранов по техническим параметрам
2.4.2 Технико-экономическое сравнение монтажных кранов
2.5 Указания по производству работ
3 Требования к качеству и приемке работ
4 Калькуляция и нормирование затрат труда
5 Календарный график производства работ
6 Материально-технические ресурсы
6.1 Ведомость потребности в машинах, механизмах
6.2 Ведомость потребности в инструментах, приспособлениях и инвентаре для производства работ
7 Техника безопасности и охрана труда при производстве работ
8 Технико-экономические показатели
Список использованных источников

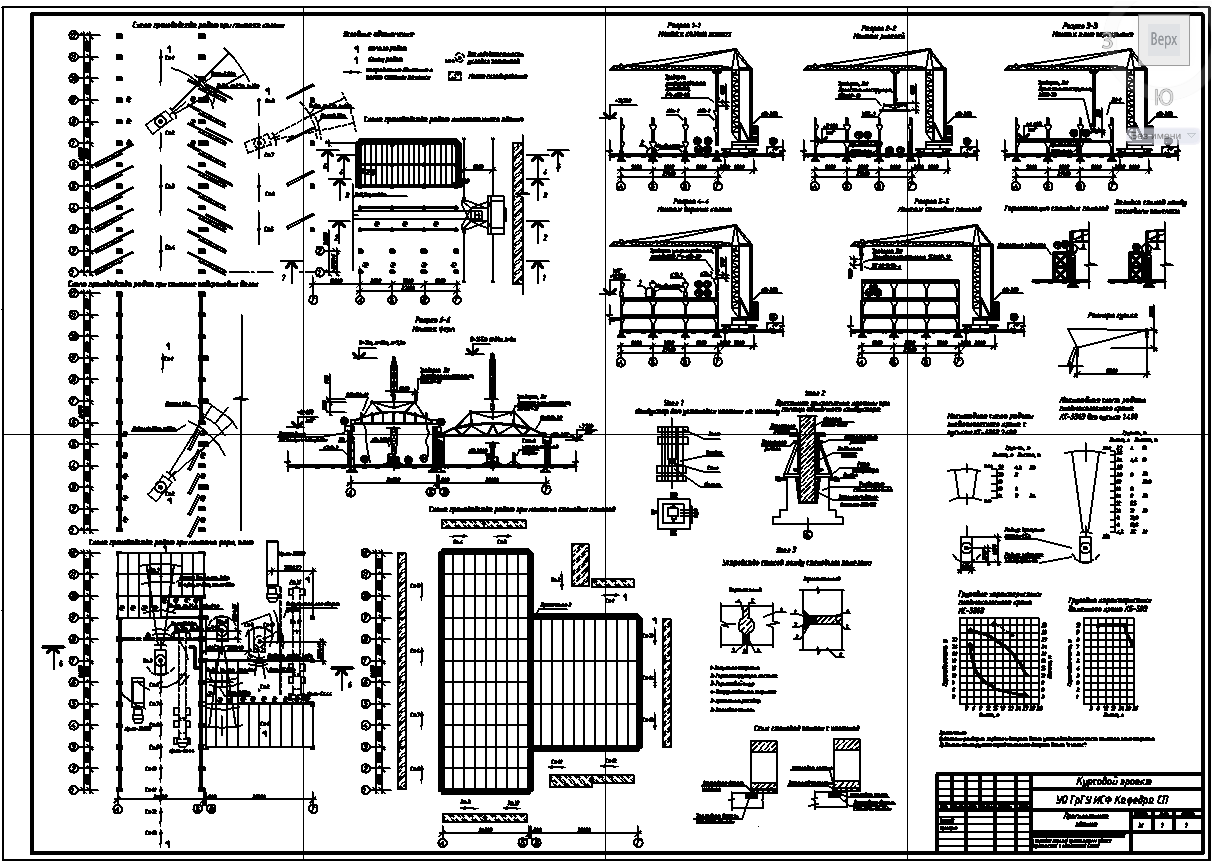

Состав: Монтаж колонн, стропильных ферм, плит покрытия и стеновых панелей промышленного здания (трехэтажный и одноэтажный блоки), ПЗ Язык документа

Софт: AutoCAD 2012

Файлы:

Каталог / Строительство / Проекты Производства Работ и Технологические Карты / Технологическая карта на монтаж конструкций промышленного здания

Граф. часть.dwg
Пояснительная записка.docx
