Техническое перевооружение котельной АС

Здание котельной существующее, одноэтажное, с размерами в осях
А-В/1-6 - 9.00х30.00 (м.), высотой до низа балок покрытия 4.25 (м.),
Стены здания – керамзитобетонные стеновые панели.
За отметку 0.000 принят проектный уровень чистого пола котельного зала.
Проект технического перевооружения котельной разработан
для следующих природно-климатических условий:
-зона влажности - сухая;
-расчетная зимняя t наружного воздуха -33^С;
-нормативное значение ветрового давления - 0.23 (кПа);
-расчётное значение веса снегового покрова - 3.20 (кПа).
Уровень ответственности здания котельной - нормальный
(по п.9, ст.4 №384-ФЗ).
Объёмно-планировочные показатели котельной (до/после технического перевооружения):
1. Площадь застройки - 293.76/293.76 (м2).
2. Строительный объём - 1472.85/1432.35 (м3).
3. Полезная площадь - 263.52/260.85 (м2).
4. Общая площадь - 270.00/270.00 (м2).

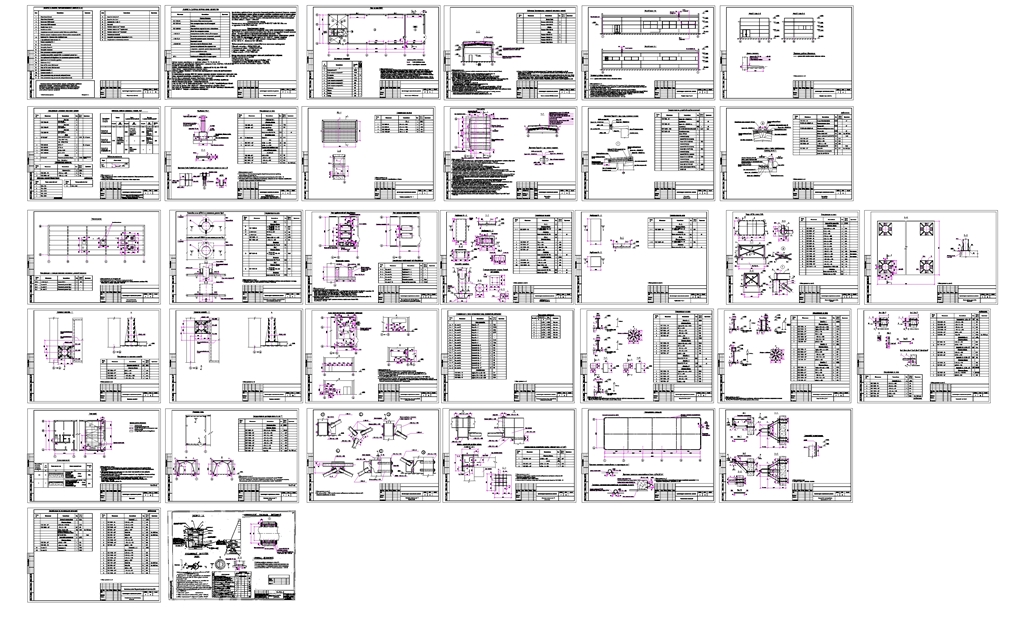

Состав: Общие данные, План на отм. 0.000, Фасады в осях 1-6, 6-1, Фасады в осях А-В, В-А, Спецификация элементов заполнения проёмов. Ведомость проёмов дверей. Язык документа

Софт: AutoCAD 14, SP1

Файлы:

Каталог / Строительство / Техническое перевооружение котельной АС

Кварса
