Форма для изготовления тетраподов массой 5т для берегозащитных и оградительных сооружений по ГОСТ 20425-75.
- Главная -
- Чертежи -
- Строительство -

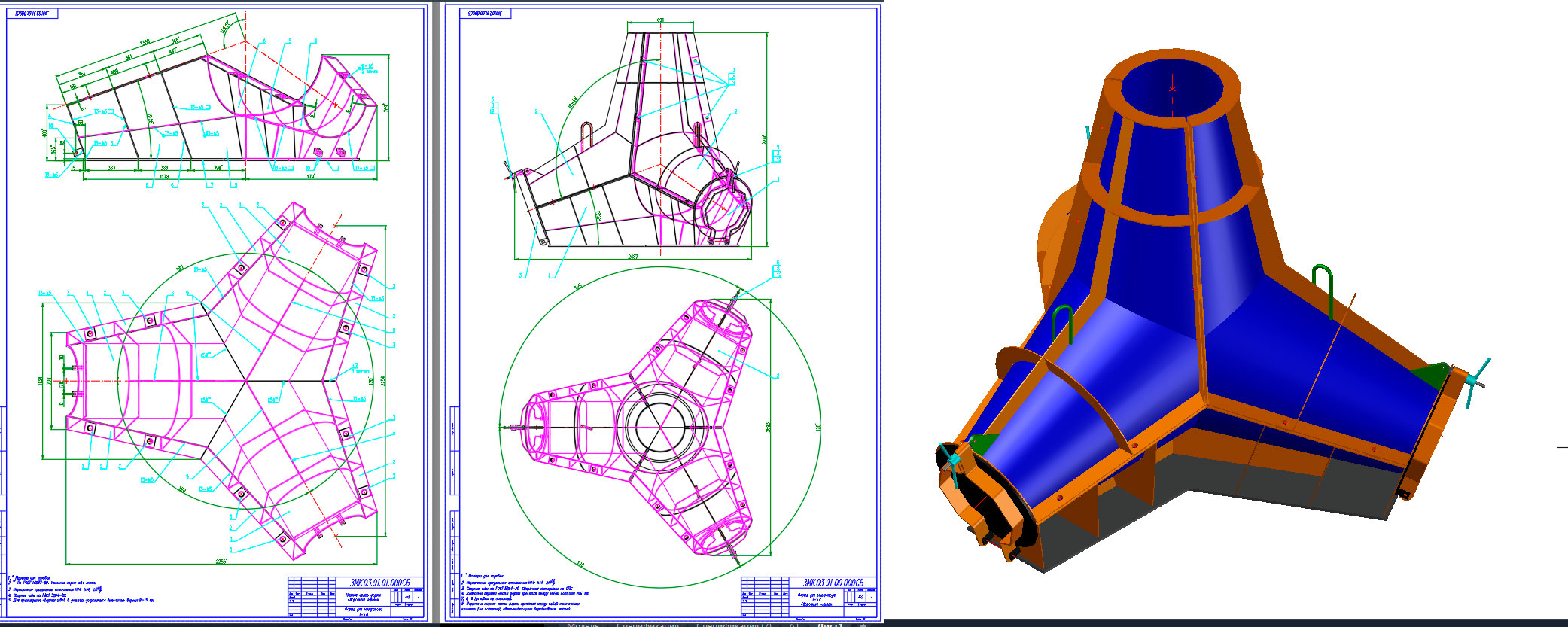

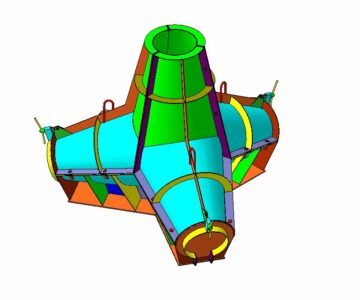

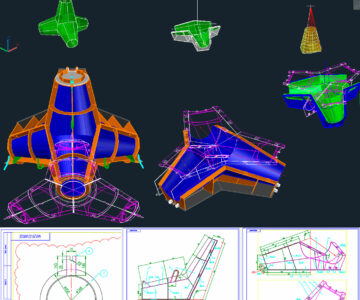

- Тетрапод Т-5,0. 3D модель КМД
Тетрапод Т-5,0. 3D модель КМД
0
215
6545
4
0
100
Сообщить о проблеме
Автор
Игорь
Дата
28.10.2015
Язык
Русский
Состав
3D-модель, СБ, спецификация, деталировка
Софт
AutoCAD 2010
Как открыть?
Отзывов пока нет
Содержимое архива
-
ЗМК.03.91.00.000 (Форма для тетрапода).dwg
-
ЗМК.03.91.00.001 (Ось крышки).dwg
-
ЗМК.03.91.00.002 (Ось болта).dwg
-
ЗМК.03.91.01.000 (Форма нижняя).dwg
-
ЗМК.03.91.01.001 (Стенка).dwg
-
ЗМК.03.91.01.002 (Ребро продольное).dwg
-
ЗМК.03.91.01.003 (Накладка).dwg
-
ЗМК.03.91.01.004 (Ребро поперечное).dwg
-
ЗМК.03.91.01.005 (Ребро поперечное).dwg
-
ЗМК.03.91.01.006 (Ребро поперечное).dwg
-
ЗМК.03.91.01.007 (Опора).dwg
-
ЗМК.03.91.01.008 (Ребро продольное).dwg
-
ЗМК.03.91.01.009 (Ребро продольное).dwg
-
ЗМК.03.91.01.010 (Крепление крышки).dwg
-
ЗМК.03.91.02.000 (Форма верхняя).dwg
-
ЗМК.03.91.02.001 (Стенка).dwg
-
ЗМК.03.91.02.002 (Стенка).dwg
-
ЗМК.03.91.02.003 (Ребро продольное).dwg
-
ЗМК.03.91.02.004 (Ребро продольное).dwg
-
ЗМК.03.91.02.005 (Ребро продольное).dwg
-
ЗМК.03.91.02.006 (Ребро поперечное).dwg
-
ЗМК.03.91.02.007 (Ребро поперечное).dwg
-
ЗМК.03.91.02.008 (Ребро поперечное).dwg
-
ЗМК.03.91.02.009 (Ребро поперечное).dwg
-
ЗМК.03.91.02.010 (Накладка).dwg
-
ЗМК.03.91.02.011 (Накладка).dwg
-
ЗМК.03.91.02.012 (Рым).dwg
-
ЗМК.03.91.02.013 (Крепление болта).dwg
-
ЗМК.03.91.03.000 (Крышка).dwg
-
ЗМК.03.91.04.000 (Болт откидной).dwg
