Деревянный каркас одноэтажного промышленного здания

Санкт–Петербургский государственный архитектурно–строительный университет
Кафедра конструкций из дерева и пластмасс
Курсовой проект по дисциплине КДиП
На тему: "Деревянный каркас одноэтажного промышленного здания"
Санкт–Петербург 2017

Исходные данные
Пролет здания:13,0 м
Длина здания: 68,0 м
Отметка низа балки: +10,000 м
Район строительства: III (1,8 кПа = 180 кгс/м2)
Режим эксплуатации: 1Б
Степень ответственности здания: нормальная
Стойка (колонна): клеедосчатая
Древесина: сосна
Основная несущая конструкция покрытия: двухскатная клеефанерная балка двутавровокоробчатого сечения
Крыша: стальная черепица
Графическая часть содержит чертежи клеефанерной двухскатной балки, общий план здания, разрез здания, схему крепления стойки и несущей конструкции, чертежи стойки (фронтальный вид), Рандбалка (фронтальный вид)
Содержание
1. Исходные данные
2. Расчет и конструирование крыши
3. Расчет и конструирование основной несущей конструкции
4. Расчет и конструирование клеедосчатой стойки
Список литературы

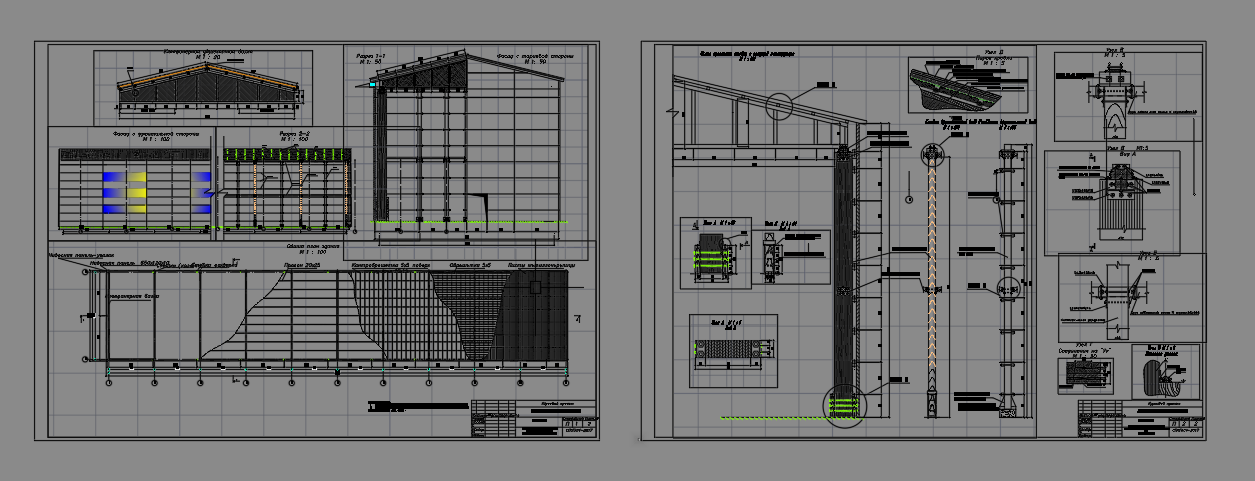

Состав: Клеефанерная двухскатная балк, Узел соединения на "Ус", Общий план здания, Разрез 1 - 1, Схема крепления стойки и несущей конструкции Стойка (фронтальный вид), Рандбалка (фронтальный вид), Узлы А, Б, В, Г, Д, Е Язык документа

Софт: AutoCAD 2018

Файлы:

Каталог / Строительство / Конструкции из дерева и пластмасс / Деревянный каркас одноэтажного промышленного здания

Дерево.doc
Дерево.dwg
