Конструкции из дерева и пластмасс. Расчет дощатоклееной балки

Кубанский государственный технологический университет (КубГТУ)
Факультет Строительства и Управления Недвижимостью
Кафедра Строительных Конструкций и Гидротехнических Сооружений
Курсовая работа по дисциплине: «Конструкции из дерева и пластмасс»
Краснодар 2015

Данный курсовой проект дает представление об основах проектирования деревянных конструкций. Выполняя курсовой проект, я ознакомился с методикой расчетов конструкций зданий и сооружений из древесины и способами качественного оформления технических решений на чертежах.
Пояснительная записка содержит 26 страниц, 5 рисунков, к поясни-тельной записке прилагается один лист формата А2.

Содержание
Реферат
Задача 1
Задача 2
Задача 3
Расчет узла сопряжения колонны с фундаментом
Расчет анкерных болтов и траверс
Задача 4
Список литературы

Задача 1. Подобрать сечение рабочего настила под мягкую кровлю
Исходные данные:
Вариант 9
Пролет: l=1100 мм
Расчетная нагрузка:
Постоянная g=0,46 кПа
Временная s=3,2 кПа
Материал настила: сосна, 3 с
Длина асбестоцементных листов: 1750
Схема работы настила: двухпролетная
Задача 2. Произвести расчеты прочности, жесткости и устойчивости плоской формы дощатоклееной балки покрытия
Исходные данные:
Вариант 6
Схема балки: б
Пролет: l=10 м
Нагрузка:
Нормативная: qн=12,1 кН/м
Расчетная: q=13,8 кН/м
Порода древесины и сорт пиломатериала: пихта, 1 с
Задача 3. Определить размеры поперечного сечения дощатоклееной стойки рамного однопролетного поперечника здания производственного назначения по заданным усилиям в месте ее прикрепления к фундаменту. Рассчитать и сконструировать узел жесткого прикрепления колонны к фундаменту.
Вариант 10
Высота до низа ригеля: Н=7,6м
Расчетные усилия в месте прикрепления к фундаменту:
M=25кНм
N=100кН
Q=50кН
Материал: сосна, 1с
Группа условий эксплуатации: Б2
Задача 4. Выполнить расчет усиления дощатоклееной балки шпренгелем
Вариант 7
L=10500 мм
h=759мм
b=160мм
Материал: ель, 1 с
n=1,8
f/l=1/5

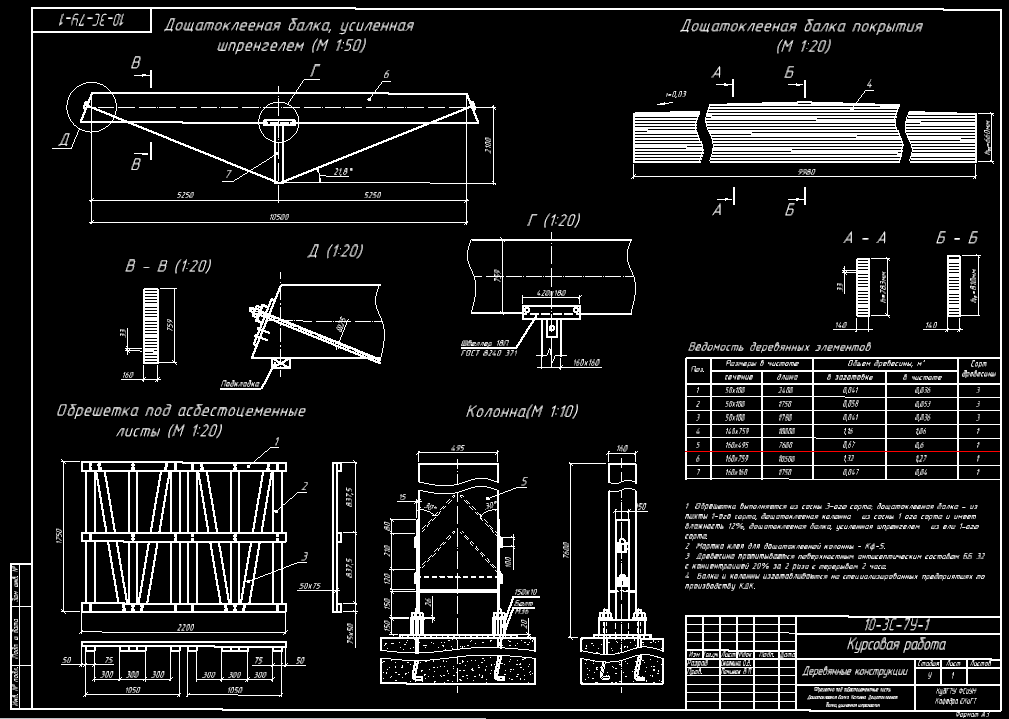

Состав: Обрешетка под асбестоцементные листы. Дощатоклеенная балка. Колонна. Дощатоклеенная балка, усиленная шпренгелем"(Чертеж формата А2), ПЗ Язык документа

Софт: AutoCAD 12

Каталог / Строительство / Конструкции из дерева и пластмасс / Конструкции из дерева и пластмасс. Расчет дощатоклееной балки

Просмотр файлов
Графика 58.dwg
Конструкции из дерева и пластмасс 58.doc
