Конструкции из дерева и пластмасс

Санкт-Петербургский Государственный Архитектурно Строительный Университет
Кафедра строительных конструкций
Курсовой проект по дисциплине " Конструкции из дерева и пластмасс"
На тему: "Конструкции из дерева и пластмасс"
Санкт-Петербург 2018

Исходные данные длина L= 22 м.,высота H = 8,4 м.,шаг В = 4,6 м., Расчётная снеговая нагрузка S = 240 кгс/м2, Нормативная ветровая нагрузка W = 30 кгс/м., тепловой режим здания – теплый, Тип конструкции покрытия – безпрогонное.
В данной работе рассматривается конструкция деревянной рамы с подкосами
Графическая часть содержит план, фасад, разрез, узлы, панель покрытия, расчётная схема рамы, ригель.
Содержание
Исходные данные…………………………………………………….
Расчётные панели покрытия …………………………………………………………….
Сбор нагрузок……………………………………………...
Расчёт конструирование рамы………………………………………………………...
Расчёт нагрузок ………………
Статический расчёт рамы……………………
Расчёт стойки………………………………………………………..
Расчёт ригеля ……………………………………................................
Расчёт узлов……………...……………………………...
Опирание ригеля на стойку……………………………………………….
Опорный узел…………………………………………………………….……..
Коньковый узел……..…………………………………………..
Защита от загнивания...............................................
Защита от возгорания.................................
Защита деревянных конструкций при транспортировке, складировании и хранении...........................................
Список литературы....................................................

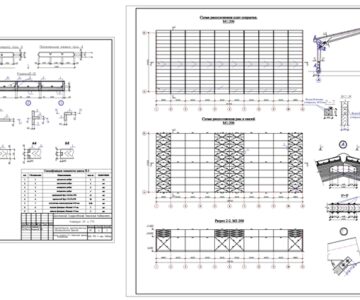

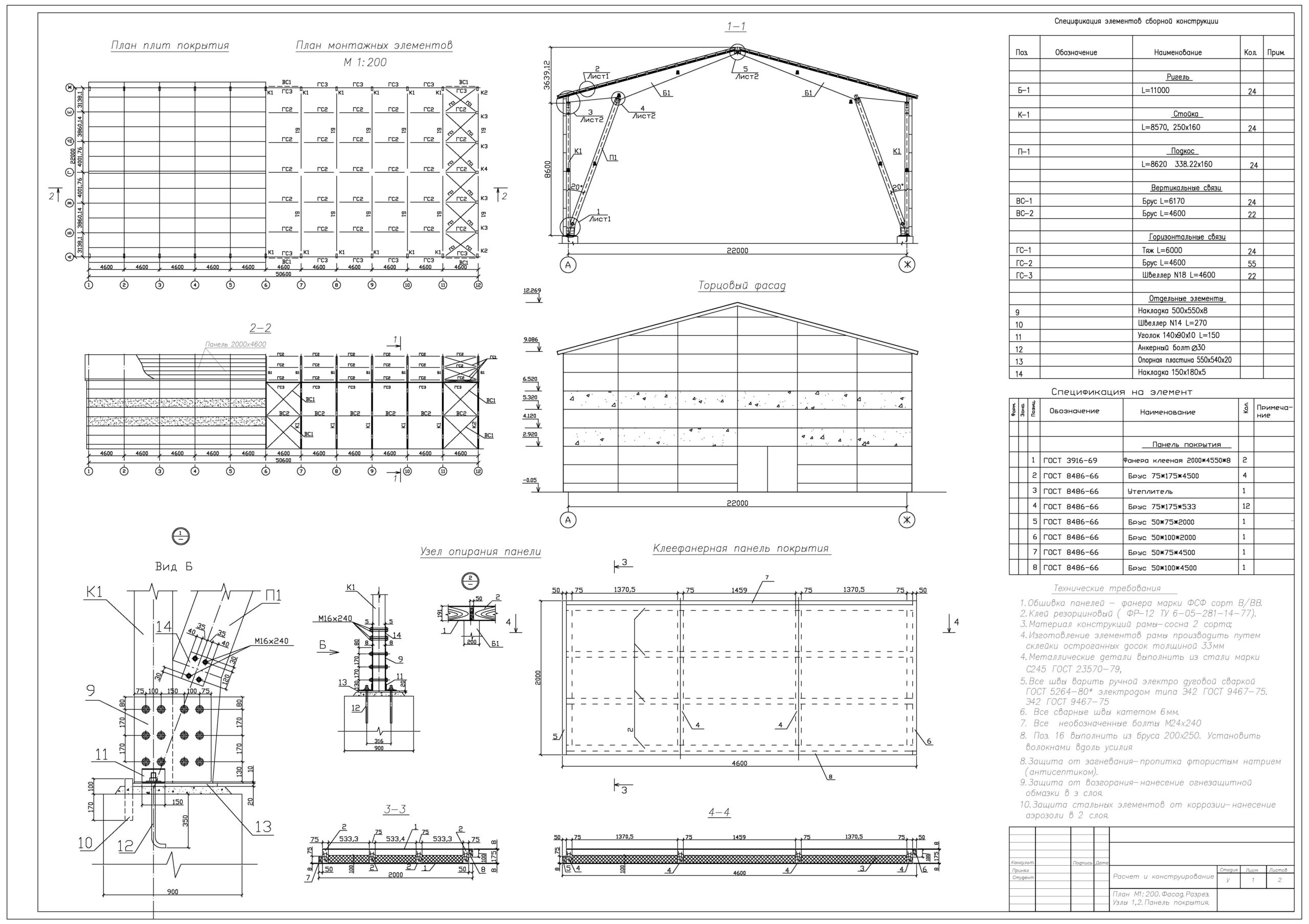

Состав: План плит покрытия, План монтажных элементов, разрез 1-1, 2-2, 3-3, 4-4, торцевой фасад, клеефанерная панель покрытия, узел опирания панели, спецификация, ригель с узлами. Язык документа

Софт: AutoCAD 2014

Файлы:

Каталог / Строительство / Конструкции из дерева и пластмасс / Конструкции из дерева и пластмасс

вар.9_1.dwg
вар.9_1 пз.doc
