Проектирование рамы с внутренними подкосами

Дагестанский государственный технический университет
Кафедра строительных конструкций
Курсовой проекту по дисциплине: ”Деревянные конструкции( одноэтажное однопролетное производственное здание)”
На тему : “Проектирование рамы с внутренними подкосами”.
Махачкала 2018

В качестве несущей конструкции у нас выступает дощато-клееная рама с карнизным подкосом коробчатого поперечного сечения и имеет следующие размеры: L=21м; В=4м; Н=5.2м; (рис.1).    Район строительства – г.Харьков.  Расчётный снеговой покров  ;  Расчётная ветровая нагрузка  ;

Содержание
Введение……………………………………………………………3
1. Задание к курсовому проекту…………………………………4
2. Фанерная плита покрытия с дощатыми рёбрами………….5
2.1. Расчёт нагрузок, действующих на плиту покрытия……..7
2.2. Статический расчёт плиты покрытия……………………..8
3. Расчёт нагрузок, действующих на несущую конструкцию……………………………………………………….10
4. Определение координат характерных сечений рамы………………………………………………………………....11
4.1. Статический расчет рамы………………………………..….12
4.2. Расчет усилий от постоянной нагрузки по всему пролету………………………………………………………………12
4.3. Расчет усилий от снеговой нагрузки по всему
пролету………………………………………………………………13
4.4. Расчет усилий от снеговой нагрузки на левой полураме
(слева)………………………………………………………………..14
4.5. Расчет усилий от снеговой нагрузки на левой полураме
(справа)……………………………………………………………...15
4.6. Расчет усилий от ветровой нагрузки действующей
на раму………………………………………………………………16
4.7. Определение усилий в характерных сечениях
левой полурамы при действии ветровой нагрузки…..….…….17
4.8. Определение усилий в характерных сечениях
правой полурамы при действии ветровой нагрузки ………....18
4.9. Определение расчетных усилий………………….………….20
5. Подбор сечения рамы…………………….…………………..…21
6. Расчет узлов……………………………….…………………..…27
7. Устройство горизонтальных и вертикальных связей…………………..………………………………………….…32
8. Защита деревянных конструкций от гниения……………....32
9. Защита деревянных конструкций от возгорания…………...33
10. Список использованной литературы………………………..34

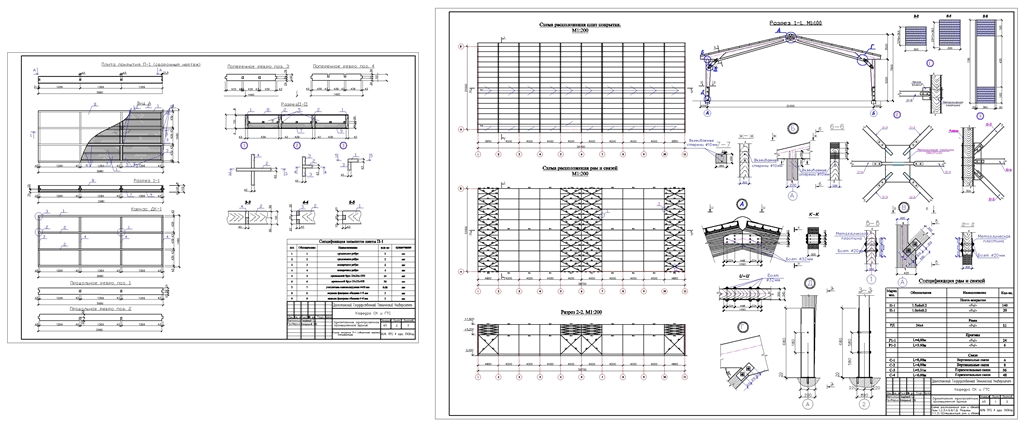

Состав: Узлы 1.2.3.А.Б.В.Г.Д.Г Разрезы 1-1. 2-2 , Спецификация рам и связей Язык документа
