Курсовая работа по деревянным конструкциям. Одноэтажное промышленное здание

Мордовский государственный университет имени Н.П. Огарева
Архитектурно-строительный факультет

Кафедра строительных конструкций
Конструкции из дерева и пластмасс”

на тему: “Одноэтажное промышленное здание”

Проект разработан на основании задания на проектирование.
Проект выполнен для строительства в г. Саратове со следующими климатическими условиями:
- вес снегового покрова для II района – 1,2 кПа (расчётная);
- скоростной напор ветра для III района – 0,38 кПа (нормативная).
За условную отметку 0.000 принята отметка чистого пола.
Промышленное здание длиной 120м состоит из двух помещений: основной цех высотой 18м и подсобное помещение высотой 10м с пролётами 48м и 18м соответственно.

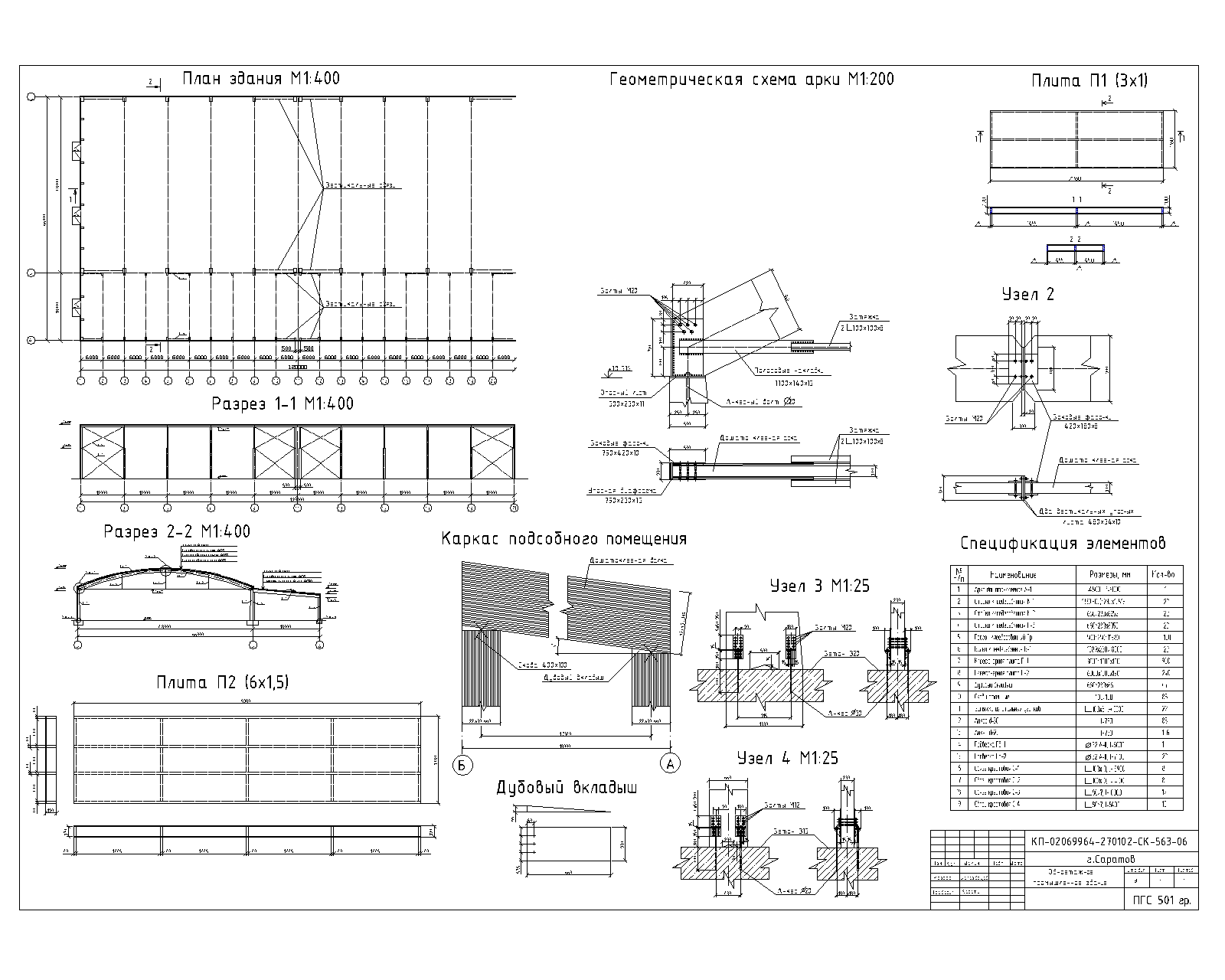

Конструкция покрытия представляет собой утеплённые клеефанерные плиты коробчатого типа, уложенные на клеедеревянные прогоны. По плитам устраивается рулонная кровля из рубероида. Несущими конструкциями покрытия основного цеха являются дощато-клееные трёхшарнирные арки пролётом 48м из гнутых досок со стальными затяжками. Для удобства и большей точности статический расчёт арки выполнен с помощью ПК «ЛИРА 9.0». Несущими конструкциями покрытия подсобного помещения являются дощато-клееные односкатные балки прямоугольного сечения пролётом 18м, имеющие уклон i=1:10. Кровля опирается на клеедеревянные стойки переменного и постоянного прямоугольного сечений. Стойки жёстко крепятся к фундаменту из бетона классов В15 и В20. Стены промышленного здания состоят из стеновых клеефанерных панелей, которые крепятся к стойкам.

Состав: Промышленное здание , клеефанерные плиты коробчатого типа, Деревянные строительные конструкции Язык документа

Софт: AutoCAD 2009

Файлы:

Каталог / Строительство / Конструкции из дерева и пластмасс / Курсовая работа по деревянным конструкциям. Одноэтажное промышленное здание

Курсовой проект по деревянным конструкциям\Графика.dwg
Курсовой проект по деревянным конструкциям\Пояснилка.DOC
Курсовой проект по деревянным конструкциям
