Расчет каркаса производственного цеха из дерева

Кафедра металлических конструкций
Курсовой проект по дисциплине “Конструкции из дерева и пластмасс”
На тему: «Производственный цех»
2015

Исходные данные: пролет фермы L = 18,2 м; пролет балки L1 = 6,9 м; шаг колонн В = 3,4 м; количество пролетов: n = 8 шт. ; отметка низа стропильных конструкций H = 6,6 м; панель покрытия: Клеефанерная; вид ферм: треугольная; тип балки: дощатоклееная ; район строительства г. Елец; порода древесины: сосна; относительная влажность воздуха φ=70%; температура t=28°C.
Графическая часть состоит: из четырех листов форматов А1 и А2.

ВВЕДЕНИЕ 3
1. ИСХОДНЫЕ ДАННЫЕ 4
2. РАСЧЁТ КЛЕЕФАНЕРНОЙ ПЛИТЫ ПОКРЫТИЯ 5
3. РАСЧЕТ ДОЩАТОКЛЕЕНОЙ БАЛКИ 14
4. РАСЧЕТ ФЕРМЫ 19
5. УКАЗАНИЯ ПО ОБЕСПЕЧЕНИЮ ПОЖАРНОЙ БЕЗОПАСНОСТИ И КОРРОЗИОННОЙ СТОЙКОСТИ ДЕРЕВЯННЫХ КОНСТРУКЦИЙ…………….....33
6. УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ ДЕРЕВЯННЫХ КОНСТРУКЦИЙ. 36
СПИСОК ИСТОЧНИКОВ 39
ПРИЛОЖЕНИЕ 1. 40

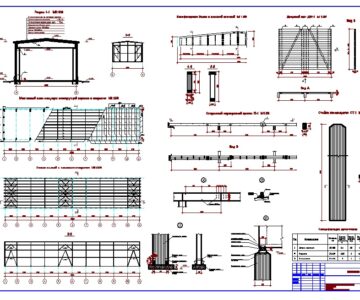

Состав: Схема расположения колонн, ферм, вертикальных, горизонтальных связей по верхним поясам ферм, плит покрытия, разрезы, узлы, расчетная схема балки, расчетная схема плиты, геометрическая схема фермы Язык документа

Софт: AutoCAD 2013

Сайт: www

Каталог / Строительство / Конструкции из дерева и пластмасс / Расчет каркаса производственного цеха из дерева

Просмотр файлов
Decor_moy.rtf
Decor_nesimmetrichnaya_nagruzka.rtf
pz_derevo.docx
moy_kursach_po_derevu.dwg
