Национальный университет водного хозяйства и природопользования
Кафедра инженерных конструкций
Курсовой проект по дисциплине "Конструкции из дерева и пластмасс"
на тему: "Одноэтажная промышленное здание"

В соответствии с заданием, необходимо разработать проект одноэтажного промышленного здания, пролетом l = 17,9 м и высотой до низа несущих конструкций Н = 5,7 м. Шаг рам В = 5,8 м.
Основные конструкции:
а) ограждающие:
- Клеефанерна панель;
- Разрезные прогоны.
б) несущие:
- Треугольная металлодеревянных ферма,
- Клеефанерна колонна.

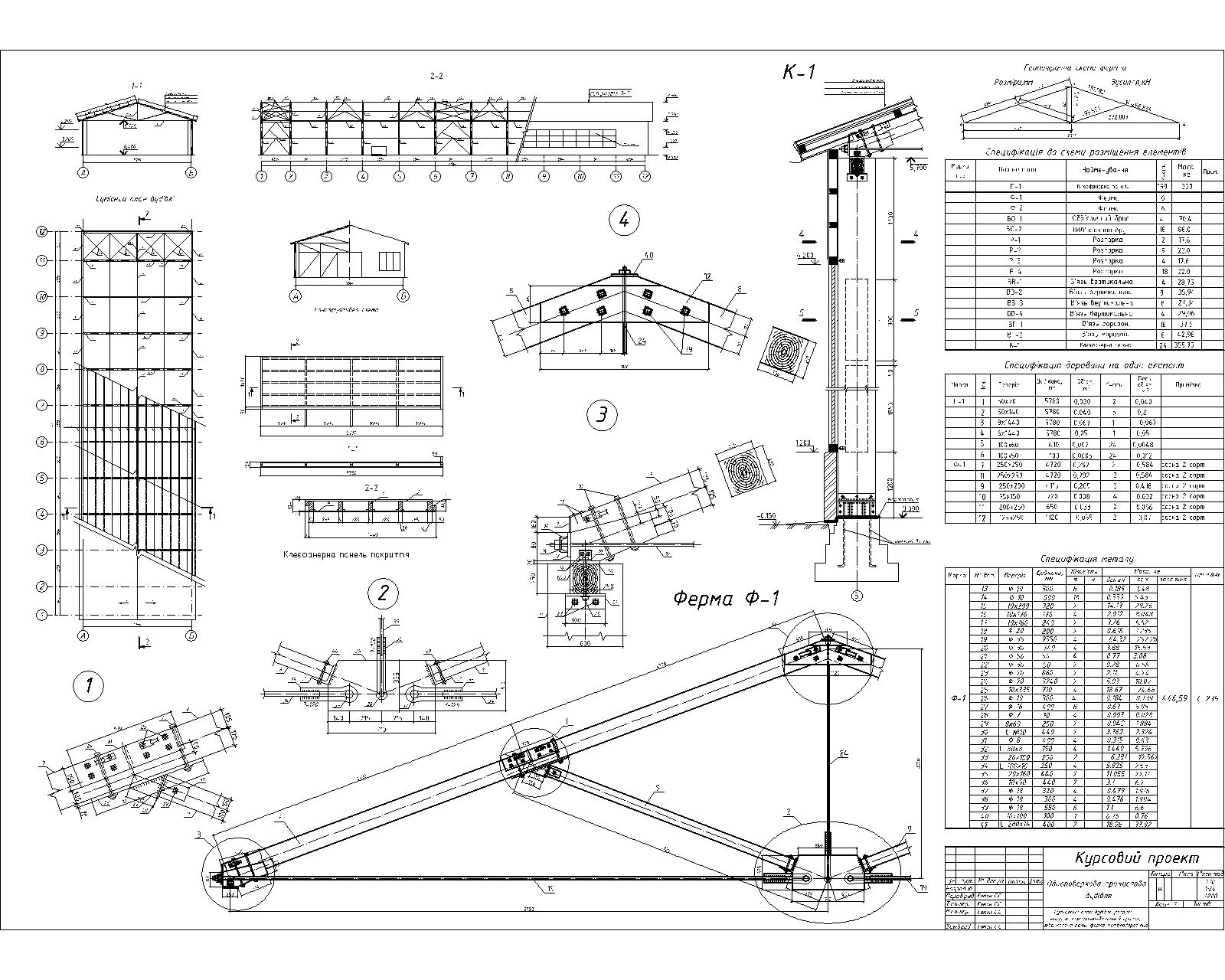

Основные размеры конструкций показано на техническом проекте (рис. 1-3).
В соответствии с заданием, здание проектируется в г. Чернигов., Для которого характеристические значения снеговой и ветровой нагрузки составляют соответственно:
So = 1720 Па и Wo = 410 Па.
Длина здания L = 9В + 20,8В = 95,8 + 20,85,8 = 61,5 м.
Высота фермы в середине пролета
h = м.
Принимаем h = 3000 мм.
Здание относится ко второму классу ответственности, для которой, согласно с ДБН В.1.2-2: 2006 «Нагрузки и воздействия» приложение 1, коэффициент надежности по назначению n = 0,95. Срок эксплуатации здания -60 лет.
Для защиты стен от замачивания, устраиваем кобылки с двух сторон здания, длина которых с = 600 - 900 мм.
Находим длину верхнего пояса:
l1 = 9,439 м. = 9439 мм.
Расстояние между пролетами принимаем а = 1,45 м.
Уточняем размеры кобылки с = na - l1 = 7 1450 - 9439 = 711 мм,
где n - количество прогонов.
Итак, длина верхнего пояса вместе с кобылкой составляет
lвп = l1 + с = 9439 + 711 = 10150 мм = 10,15 м.
Основные размеры конструкций показано на техническом проекте

Исходные данные
1.1. общие положения
1.2. Описание конструктивного решения
1.3. Обеспечение пространственной жесткости
2.Расчет конструкции кровли (клеефанернои панели)
2.1. Расчет обшивок панели
2.2. Расчет панели на косой изгиб
3. Расчет и конструирование фермы
3.1. Определение общих размеров фермы
3.2. Статический расчет фермы
3.3. Подбор поперечных сечений элементов фермы
3.4. Расчет и конструирование узлов
4. Расчет и конструирование стоек поперечной рамы
4.1. Статический расчет.
4.2. Расчет клеефанернои колонны
4.3. Расчет опорного узла колонны
5.Захисна обработка и конструктивные меры защиты древесины от огня и загнивание
6. Технико-экономические показатели принятых конструктивных решений
7.Забезпечення пространственной жесткости плоских конструкций из древесины
Список использованной литературы
