Деревянные конструкции Одноэтажное промышленное здание с пролетом 10 м
Тольяттинский государственный университет.
Институт архитектуры и строительства.
Курсовой проект по дисциплине "Деревянные конструкции"
На тему " Расчет одноэтажного промышленного здания"
2016 год.
Одноэтажное промышленное здание
Исходные данные
1. район строительства: Омск (2,2);
2. тип кровли: 2 (холодная сборная);
3. пролёт здания: L=10м;
4. конструкция стойки: А – клееная;
5. высота стойки: H=6.0 м;
6. шаг рамы: T=5.7 м;
7. длина здания: 9хT;
8. порода древесины: граб (плотность 750 кг/м3);
9. тип стропильной балки: дощато-клеёная.
Содержание
Исходные данные 3
1. Расчет конструкции покрытия 4
1.1 Конструктивный расчет 4
1.2 Сбор нагрузок 6
1.3 Расчет панели 6
2. Расчет балки 10
2.1 Нагрузки на балку 10
2.2 Конструктивный расчет 11
2.3 Статический расчет 13
3. Расчет стойки 17
3.1 Нагрузка на стойки поперечной рамы 17
3.2 Предварительное назначение размеров сечения стойки 20
3.3 Оценка технических характеристик стойки 21
4. Конструирование оголовка колонны 23
5. Расчет крепления стойки к фундаменту 24
6. Узел опирания панелей покрытия на стропильную балку 26
Список используемой литературы 27

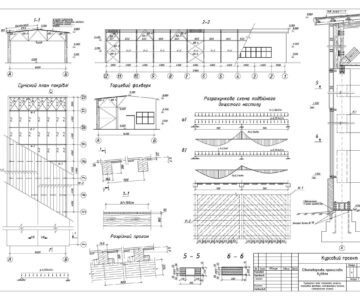

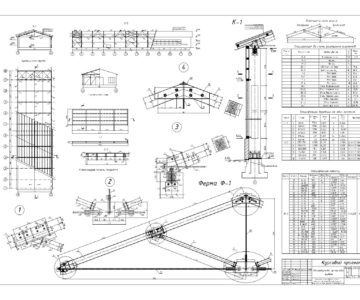

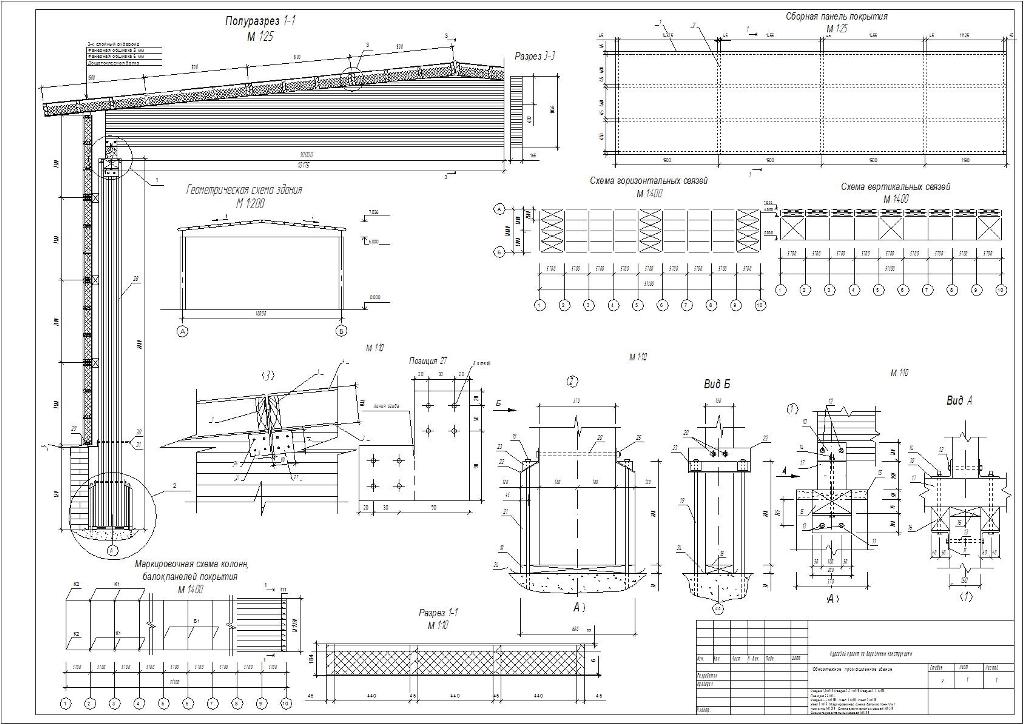

Состав: Разрез 1-1М1:10;Разрез 2-2 М1:10;Разрез 3-3 М1:10; Позиция 22 М1:2; Разрез 4-4 М1:100; Узел 1 М1:10;Узел 2 М1:10; Узел 3 М1:5 ;Маркировочная схема балок,колонн,плит покрытия М1:200 ;Схема вертикальных связей М1:200; Схема горизонтальных связей М1:200
Софт: AutoCAD 2015
