Одноэтажное промышленное здание пролетом l=16,2м

Национальный университет водного хозяйства и природопользования
Кафедра промышленного, гражданского строительства и инженерных сооружений
Курсовой проект по дисциплине "Конструкции из дерева и пластмасс"
На тему: "Одноэтажное промышленное здание"
Ровно 2015

В данной курсовой работе рассматривается промышленное здание. Курсовой проект содержит 2 листа А2 графической части, 42 страниц пояснительной записки.
Пояснительная записка состоит из следующих разделов:
- Исходные данные;
- Расчет конструкции кровли ( клеефанернои панели);
- Расчет и конструирование фермы;
- Расчет и конструирование стоек поперечной рамы;
- Защитная обработка и конструктивные меры защиты
древесины от огня и загнивание;
- Технико-экономические показатели принятых
конструктивных решений.

Общие положения
В соответствии с заданием, необходимо разработать проект одноэтажного производственного здания, пролетом l = 16,2 м и высотой до низа несущих конструкций Н = 6,4 м. Шаг рам В = 4,9 м.
Длина здания L = 9*В + 2*0,8*В = 9*4,9 + 2*0,8*4,9 = 51,9 м.
Высота фермы в середине пролета
Принимаем h = 3,2 мм.
Здание относится ко второму классу ответственности, для которой, согласно с ДБН 2.1.2-2: 2006 "Нагрузки и воздействия", приложение 1, коэффициент надежности по назначению n = 0,95.
В соответствии с заданием, здание проектируется в г.. Бровары, что соответствует согласно [1] V - м снежном района, для которого нормативная величина давления снега на 1 м2 поверхности земли So = 1,58 кПа и I - м ветровом района, для которого нормативное давление ветра Wo = 0,38 кПа.
Работу начинаем с разработки технологического проекта, который требует схему поперечной рамы, схему размещения вертикальных и горизонтальных связей, конструкции покрытия и кровли, продольный разрез с стеновым заполнением.
Для защиты стен от замачивания, устраиваем кобылки с двух сторон здания, длина которых с = 600 - 900 мм.
Находим длину верхнего пояса:
l1 = 8 140 мм.
Расстояние между пролетами принимаем а = 0,9 м.
Уточняем размеры кобылки с = 0,86 м
По этим данным разрабатываем технический проект.

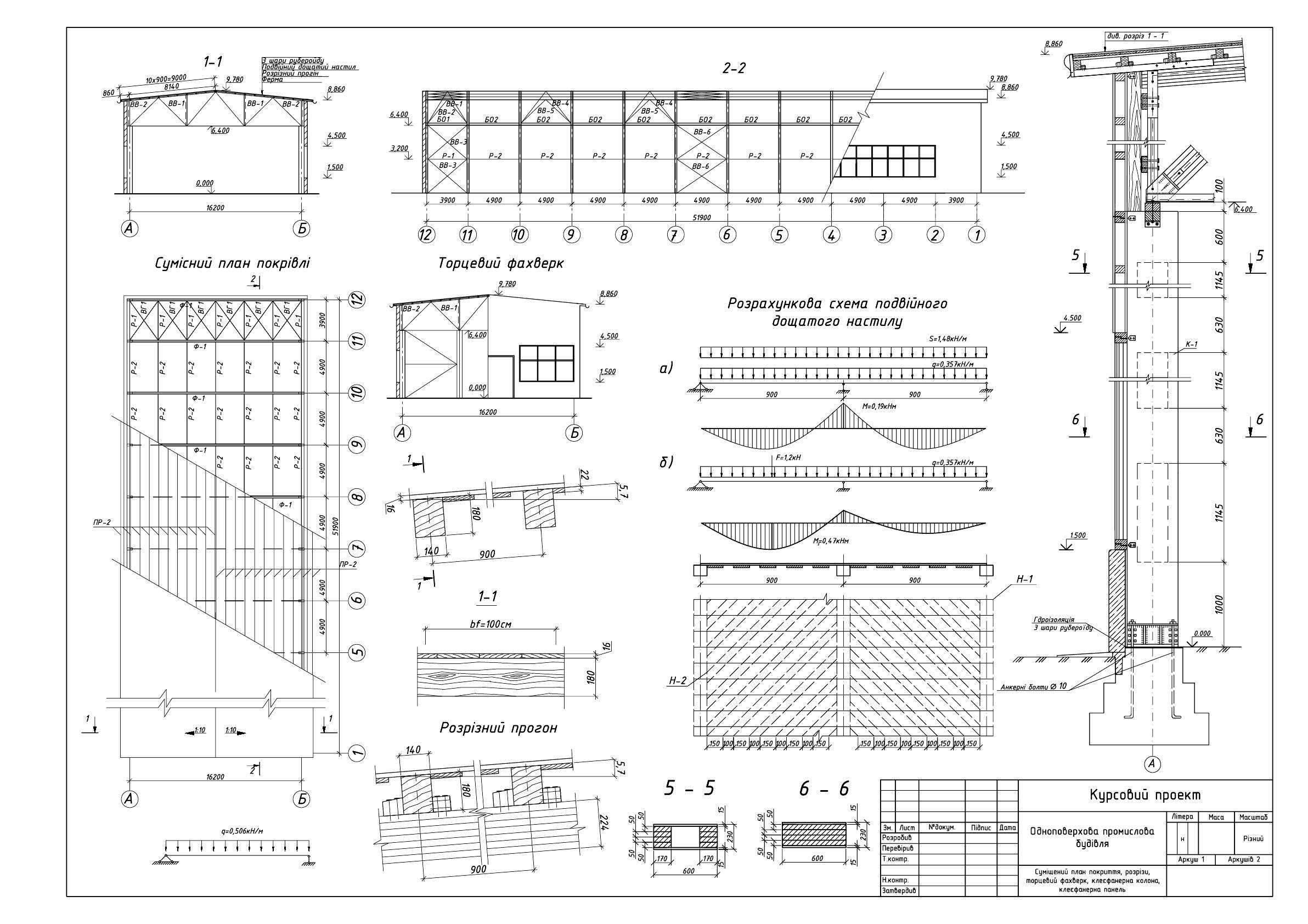

Состав: На 1 листе - Совмещенный план покрытия, разрезы , торцевой фахверк , клеефанерна колонна , клеефанерна панель. На 2 листе - Общий вид фермы , узлы фермы , геометрическая схема фермы , спецификации : древесины , стали. ПЗ Язык документа

Софт: AutoCAD 2011

Файлы:
Пояснительная.docx
Чертеж.dwg
