Цех по производству оконных и дверных блоков

Оренбургский Государственный университет
Кафедра строительных конструкций
Курсовой проект по дисциплине "Конструкции из дерева и пластмасс"
Оренбург 2015

Проектируемое здание - цех по производству оконных и дверных блоков. Размеры в осях 6х114 м; пролёт, м; шаг основных несущих конструкций В=6 м; высота здания от уровня чистого пола до низа стропильных конструкций Н=8,5 м; тип стропильной конструкции – клеедощатая балка таврового поперечного сечения; тип ограждающих конструкций – клеефанерные плиты покрытия и панели стен заводского изготовления; фундаменты железобетонные, цокольная панель из легкого монолитного бетона, отделанного водо- морозостойким материалом (пиленый или колотый натуральный камень, фасадная цементо-песчаная плитка и т.д.).

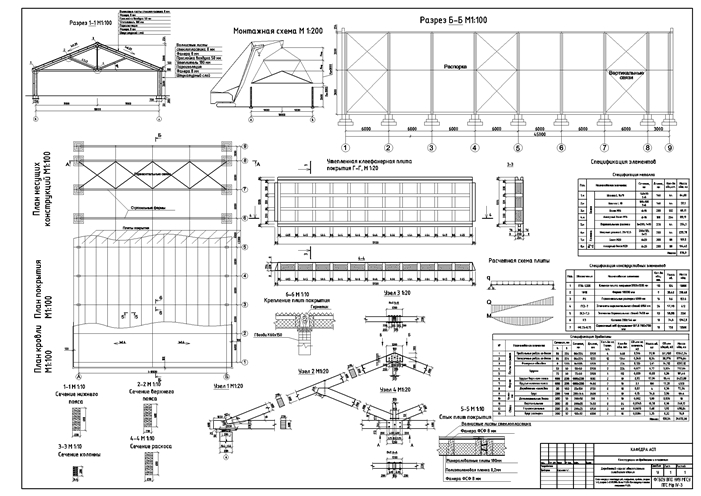

Состав: Поперечный разрез, схема расположения элементов, 1-1, узел 1, 2, 3, 4, спецификация элементов. Язык документа

Софт: AutoCAD 2014

Каталог / Строительство / Конструкции из дерева и пластмасс / Цех по производству оконных и дверных блоков

Просмотр файлов
Графическая часть.dwg
Деревянные конструкции.docx
