Одноэтажное каркасное здание в дереве

Белорусско-Российский университет
Кафедра СКЗС
Курсовой проект по дисциплине "КизДП"
На тему: "Одноэтажное каркасное здание в дереве"
Могилев 2011

При выборе оптимального варианта нужно учитывать район строительства и функциональное назначение объекта строительства. Конструктивное решение покрытия зависит только от типа несущей конструкции и материала.
По заданию на проектирование конструкция кровли представляет собой настил из досок по консольно-балочным брусчатым прогонам.
Несущая конструкция – металлодеревянная треугольная ферма на врубках пролётом l=14,4м;
Шаг ферм ан=4,0м;
Длина здания равна 44 м;
Тепловой режим здания ― тёплый;
Колонна - клееная стойка прямоугольного сечения, высота до низа стропильной конструкции Н=6,8 м;
Район строительства г. Полоцк – 2-й ветровой район и 2-й снеговой район.

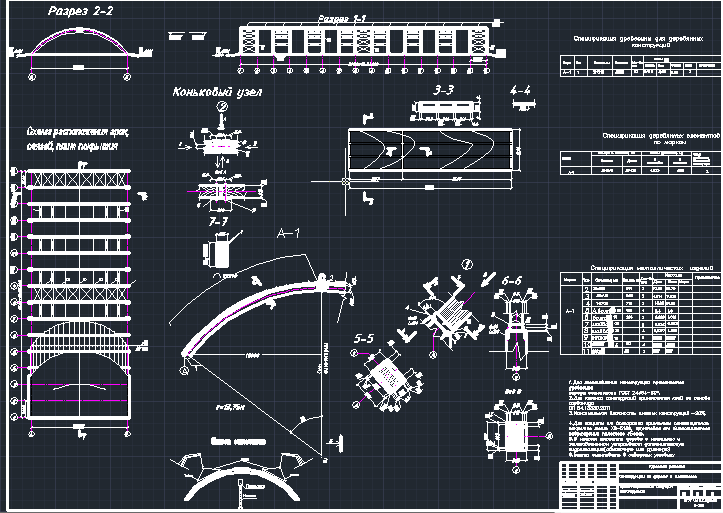

Состав: Геометрическая схема фермы (М1:100). Ферма (М1:50). Узлы А,E,F (М1:25). Узлы B,C,D,I,II (М1:10). Совмещенный план 1-12. Разрез 1-1 и 2-2 (М1:200). Колонна (1:25). Узлы 1-4 (М1:10). Разрез 3-3 и 4-4 (М1:10). ПЗ со всеми расчетами. Язык документа

Софт: AutoCAD 2014
