Одноэтажное каркасное здание в дереве

Белорусско-Российский университет
Кафедра СКЗС
Курсовой проект по дисциплине "КизДП"
На тему: "Одноэтажное каркасное здание в дереве"
Могилев 2011

Пролет здания L=22,5м; высота до низа стропильной конструкции, Н=7,8м; шаг несущих конструкций, ан=5,0м; длина здания равна 11 шагам; тепловой режим здания – тёплый; место возведения здания – город Барнаул; конструкция кровли – неразрезные дощатые прогоны, двойной дощатый настил.
Ригелем является пятиугольная деревянная ферма со сжатыми опорными раскосами, колонна – клеефанерная стойка.

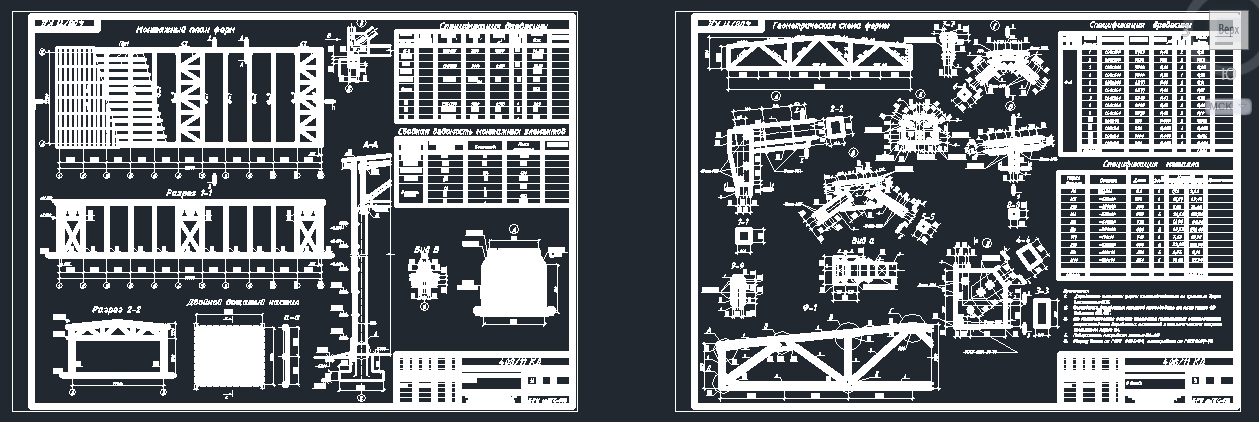

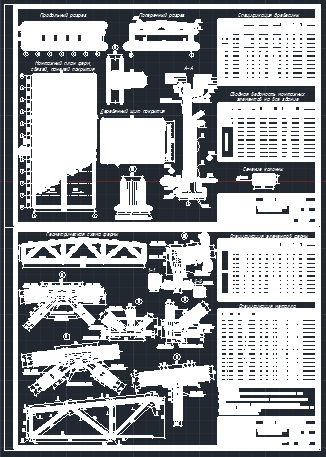

Состав: Монтажный план ферм, разрезы 1-1, 2-2, А-А, узлы А и Б, вид В, настил, спецификация древесины, ведомость монтажных элементов. Ферма Ф-1, узлы фермы, разрезы по элементам фермы, вид а, спецификация древесины, спецификация металла, примечание. ПЗ со всеми расчетами. Язык документа

Софт: AutoCAD 2014

Файлы:

Каталог / Строительство / Конструкции из дерева и пластмасс / Одноэтажное каркасное здание в дереве

plot.log
title_1_1.doc
ДК на печать.bak
ДК на печать.dwg
Содержание.doc
Спецкурс.docx
спецкурс2.docx
12344567.doc
