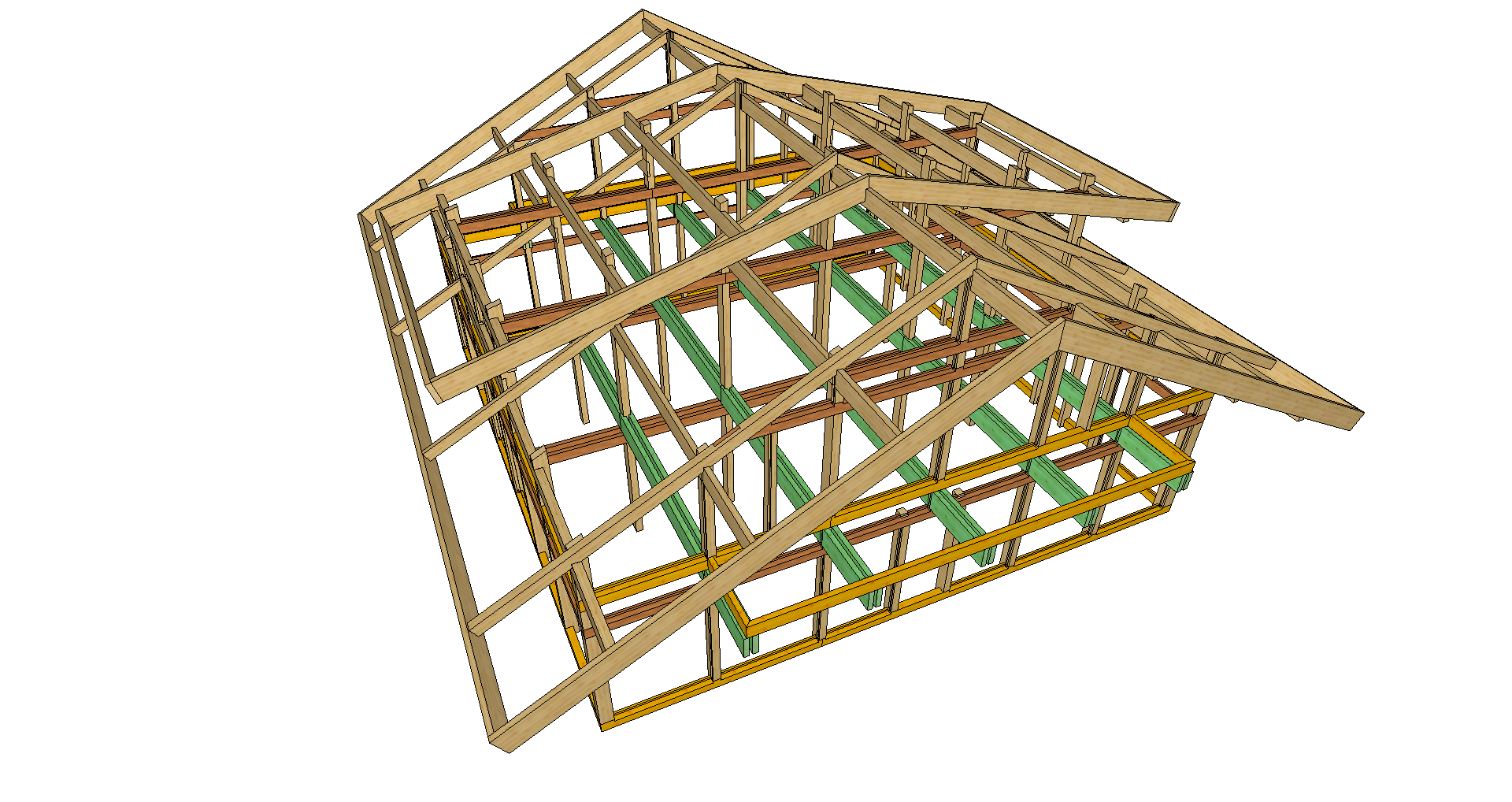

Проект дома в стиле фахверк, колонны 240-240мм, с двухскатной кровлей 30гр. По осям квадрат 12300. В архиве 3д модель содержащая каркас.
