Проектирование и расчёт склада сыпучих материалов в г. Казани

Владимирский Государственный Университет
Кафедра Строительных конструкций
Курсовой проект по дисциплине: «Конструкции из дерева и пластмасс»
на тему: «Проектирование и расчёт склада сыпучих материалов в г. Казани»
Владимир, 2016

Целью данной работы является расчет конструкции склада сыпучих материалов, расположенный в г. Казани. Материал каркаса здания – пихта, покрытие – прогоны с уложенными на них профилированными листами. Здание расположено на местности типа Б, во II ветровом районе, нормативное давление ветра составляет 0,3 кПа, во IV снеговом районе-нормативное давление снега составляет 2.4 кПа. Пролет здания составляет 60 м, высота здания 20 м.
Для расчета конструкции были поставлены следующие задачи:
Сравнение технико – экономических вариантов;
Расчет покрытия;
Расчет несущей конструкции;
Расчет узлов несущей конструкции.
Графическая часть содержит 3 чертежа формата А2 и ПЗ
ПЗ включает в себя;
Содержание
Введение 3
1. Материально – техническое сравнение
1.1 Выбор конструкций 4
1.2 Определение собственной массы конструкций 5
1.3 Определение расхода металла 6
1.4 Определение расхода древесины 6
1.5 Сравнение вариантов по расходу материалов 7
2. Расчет профнастила
2.1 Сбор нагрузок 7
2.2 Расчет профнастила на прочность 10
3. Расчет прогона
3.1 Геометрические характеристики и вес прогона 12 3.2 Сбор нагрузок на прогон 13
4. Расчет арки
4.1 Сбор нагрузок на арку 18
4.2 Определение размера сечения арки 20
5. Расчет опорного узла
5.1 Вычисление размеров опорной пластины 28
5.2 Проверка опорного узла на смятие 29
5.3 Проверка опорного узла на скалывание 30
5.4 Проверка сварных швов 30
5.5 Расчет болтов 31
6. Расчет конькового узла 32
7. Мероприятия по повышению биостойкости и огнестойкости деревянных конструкций 35
8. Список литературы 39

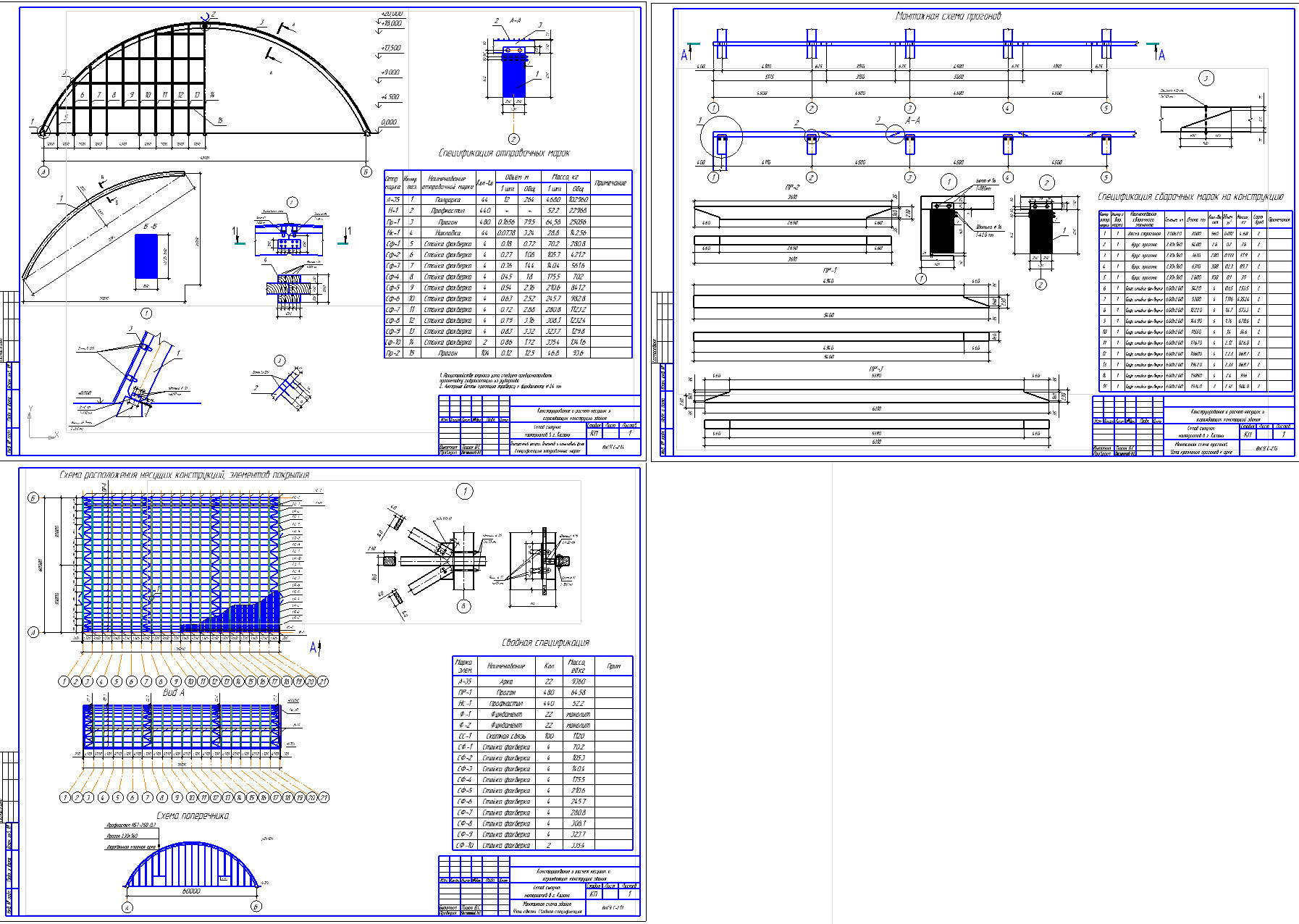

Состав: Монтажная схема здания, Узлы связей, Сводная спецификация; Поперечный разрез, Опорный и коньковый узлы, Спецификация отправочных марок; Монтажная схема прогонов, Узлы крепления прогонов к арке. Язык документа

Софт: КОМПАС-3D 16

Сайт: www

Файлы:

Каталог / Строительство / Конструкции из дерева и пластмасс / Проектирование и расчёт склада сыпучих материалов в г. Казани

Дерево\Лист 1.cdw
Дерево\Лист 2.cdw
Дерево\Лист 3.cdw
Дерево\Пояснительная записка.docx
Дерево\Содержание.docx
Дерево\Титульный лист.docx
Дерево
