КОМПАС 3D 18

Расчет деревянного каркаса одноэтажного производственного здания

Дальневосточный федеральный университет
Кафедра гидротехники теории зданий и сооружений
КУРСОВАЯ РАБОТА по дисциплине "Конструкции из дерева и пластмасс"
на тему: "Расчет деревянного каркаса одноэтажного производственного здания"
Владивосток 2018

Исходные данные:
Снеговой район II
Пролет 9 м
Шаг несущих конструкций 4,2 м
Длина здания 60 м
Высота колонны 4 м .
Необходимо спроектировать:
- клеефанерную панель настила;
- двухскатную клеефанерную балку двутаврового сечения;
- клееную колонну с узлом защемления в фундаменте.

1 Введение
2 Задание на проектирование
3 Компоновка несущего каркаса здания
4 Расчет клеефанерной панели настила
4.1 Исходные данные
4.2 Схема каркаса
4.3 Характеристики фанеры и древесины ребер
4.4 Расчет клеефанерной кровельной панели
4.5 Компоновка панели
4.6 Сбор нагрузок на плиту
5 Статический расчет поперечной рамы
5.1 Конструирование и расчет ригеля рамы
5.2 Сбор нагрузок на клеефанерную балку покрытия:
5.3 Проверка принятых сечений элементов балки
5.4 Проверка на прочность нижнего растянутого пояса
5.5 Проверка верхнего пояса на сжатие с учетом устойчивости из плоскости балки 16
5.6. Проверка фанерной стенки в опасном сечении на растяжение
5.7 Проверка местной устойчивости фанерной стенки
5.8 Проверка фанерных стенок в опорном сечении на срез
5.9 Проверка стенок в опорном сечении на скалывание по вертикальным швам между поясами и стенкой
5.10 Проверка погиба от действия нормальной нагрузки
6 Расчет дощато клеефанерной колонны однопролетного здания
6.1 Исходные данные
6.2 Предварительный подбор сечения колонн
6.3 Определение нагрузок на колонну
6.4 Определение усилий в колоннах
6.7 Расчет колонн на прочность по нормальным напряжениям и на устойчивость плоской формы деформирования
7 Расчет на устойчивость из плоскости как центрально сжатого стержня
Вывод
Список литературы

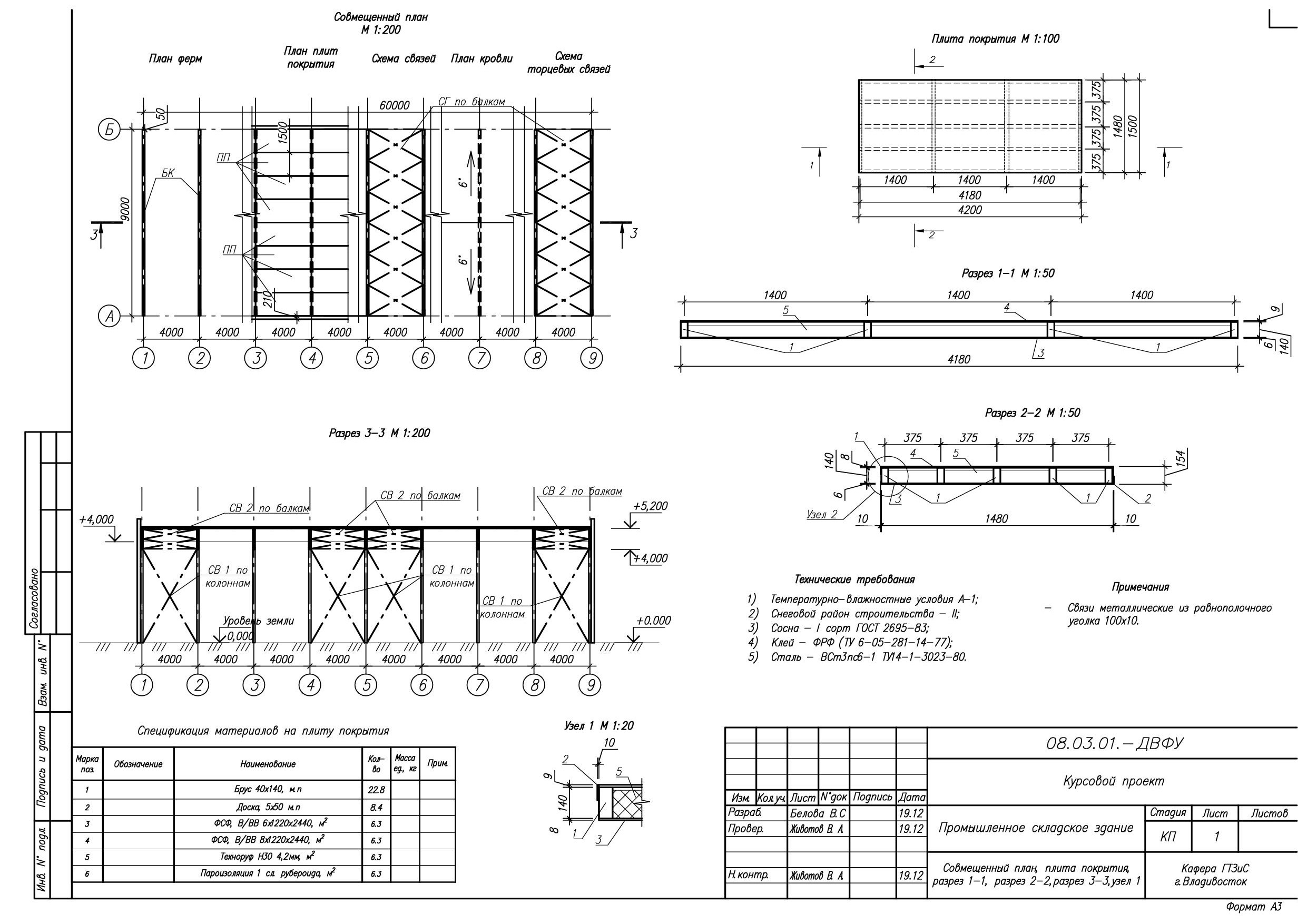

Состав: Совмещенный план, плита покрытия, разрезы, узлы, клееная балка, колонна, спецификации материалов Язык документа

Софт: AutoCAD 2016
