Расчет и конструирование деревянной ограждающей и несущей (в виде фермы) конструкции покрытия однопролетного здания

Воронежский архитектурно-строительный университет.
Кафедра деревянных конструкций
Курсовой проект по деревянным конструкциям
На тему: "Расчет и конструирование треугольной металлодеревянной фермы с клееным верхним поясом"
Воронеж 2016

Рассчитать и сконструировать покрытие однопролетного здания складского назначения. Здание каркасное с размерами в плане по разбивочным осям 42×26,5 м. Здание неотапливаемое. Колонны – деревянные клееные. Шаг колонн вдоль здания – 4,2 м. Привязка колонн к продольной оси здания нулевая. Высота помещения от пола до низа несущих конструкций покрытия составляет 4,2 м. Несущие конструкции покрытие – треугольные металлодеревянные фермы с клееным верхним поясом. Кровля из гибкой черепицы, уложенной по двойному настилу, который устраивается по спаренным прогонам. Материал деревянных конструкций – ель. Участок строительства не защищен от прямого воздействия ветра. Район строительства – город Ставрополь. Класс условий эксплуатации 3.2 по СП 63.13330.2012. Коэффициент надёжности по ответственности здания gn=1,0.

Содержание
1. ЗАДАНИЕ НА ПРОЕКТИРОВАНИЕ
2. ВЫБОР КОНСТРУКТИВНОГО РЕШЕНИЯ ПОКРЫТИЯ
3. РАСЧЕТ РАБОЧЕГО НАСТИЛА ПОКРЫТИЯ
4. РАСЧЕТ ПРОГОНОВ ПОКРЫТИЯ
5. ПОДБОР ПРЕДВАРИТЕЛЬНОГО СЕЧЕНИЯ КОЛОННЫ
6. РАСЧЕТ И ПРОЕКТИРОВАНИЕ ТРЕУГОЛЬНОЙ МЕТАЛЛОДЕРЕВЯННОЙ ФЕРМЫ С КЛЕЕНЫМ ВЕРХНИМ ПОЯСОМ
7. Литература

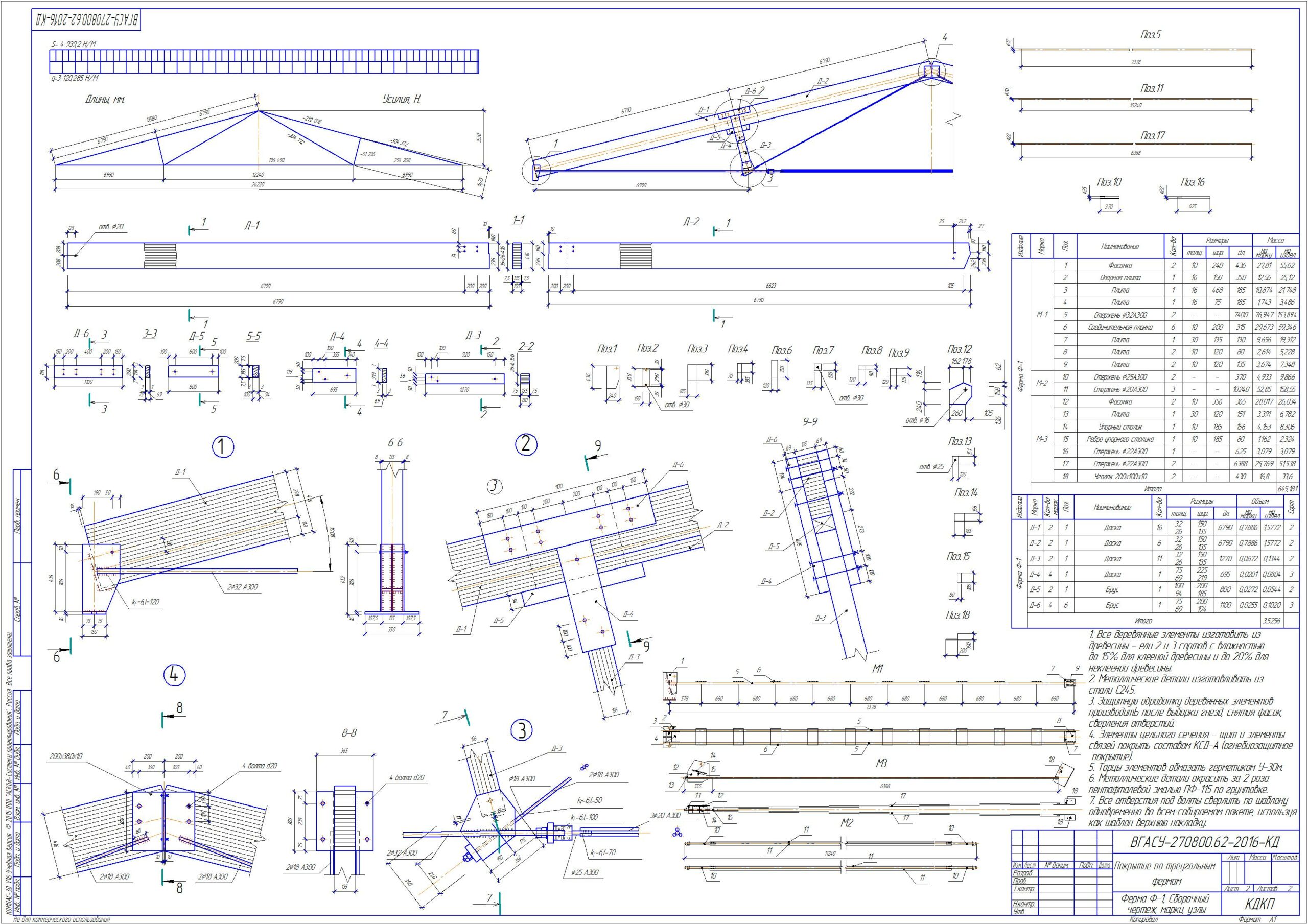

Состав: Два листа: Ферма Ф-1, Сборочный чертеж, марки, узлы,монтажная схема каркаса, разрезы, расчетные схемы. + ПЗ Язык документа

Софт: КОМПАС-3D 16.0.3

Файлы:

Каталог / Строительство / Конструкции из дерева и пластмасс / Расчет и конструирование деревянной ограждающей и несущей (в виде фермы) конструкции покрытия однопролетного здания

list2ДК.cdw
Chertezh_DK.cdw
DK.docx
