Расчет и конструирование промышленного здания из дерева

Белорусско-Российский университет
Кафедра строительных материалов и изделий
Курсовой проект по дисциплине "Деревянные конструкции"
На тему: "Расчет и конструирование промышленного здания из дерева"
Могилев 2015

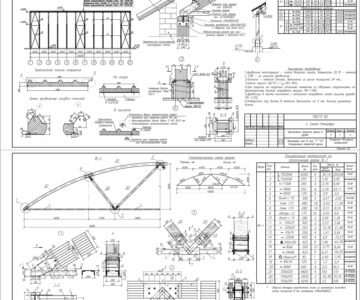

В данном проекте происходит расчет деревянных клеефанерных стоек, деревянной фермы, трёхслойной профилированной плиты покрытия. Включает в себя расчетно-пояснительную записку и чертежи в AutoCad.

1. Схема № А;
2. Ригель – треугольная деревянная ферма;
3. Колонна – клеефанерная стойка;
4. Пролет здания, ℓ=18,2 м;
5. Высота до несущей конструкции, Н=7,4 м;
6. Длина здания, 33,0 м;
7. Шаг несущих конструкций, ан=3,0 м;
8. Тепловой режим здания – теплый;
9. Место возведения здания – г. Санкт-Петербург;
10. Конструкция кровли – трехслойная панель с металличе-скими профилированными обшивками;
11. Район по весу снегового покрова – III;
12. Район по давлению ветра – III;
13. Снеговая нагрузка по РМД 20-19-2013 – S0 = 1,8 кПа;
14. Ветровая нагрузка по СНиП 2.01.07-85 – ω0 = 0,3 кПа.

Состав: Пояснительная записка, рабочие чертежи (ферма, колонна, плита покрытия) +план, разрезы, узлы. Язык документа

Софт: AutoCAD 2007
