Расчёт и конструирование деревянных конструкций одноэтажного, двух пролётного здания с мостовым краном

Петербургский Государственный Университет Путей Сообщения
Кафедра «Строительные конструкции»
Курсовой проект по дисциплине «Конструкции из дерева и пластмасс»
На тему: "Расчёт и конструирование деревянных конструкций одноэтажного, двух пролётного здания с мостовым краном".
Санкт-Петербург 2012

Исходные данные: Высота цеха 8,4 м, ширина первого пролета 22м, ширина второго пролета 13м, грузоподъемность крана 50т, пролет крана 22м.

В курсовом проекте выполнен расчёт и конструирование деревянных конструкций одноэтажного, двух пролётного здания с мостовым краном по осям «А» и «Б». Составлены варианты основных несущих конструкций и выбор конструкций кровли с назначением основных размеров – ноги ферм, высоты ферм, числа и длины панелей, размещение стыков поясов.

Содержание
1. Компоновочное решение
1.1. Назначение размеров элементов поперечной рамы каркаса
1.2. Геометрические параметры стойки по оси «А»
2. Проектирование клееной фанерной плиты покрытия
2.1. Конструктивные особенности
2.2. Назначение предварительных размеров
2.2.1. Размеры плиты в плане
2.2.2. Размеры поперечного сечения плиты
2.3. Расчет верхней полки на местный изгиб
2.4. Расчет плиты на общий изгиб
2.4.1. Статический расчет
2.4.2. Конструктивный расчет. Геометрические характеристики приведенного сечения
2.4.3. Проверка прочности внутренней (нижней) фанерной обшивки
2.4.4. Проверка наружной (верхней) обшивки на устойчивость
2.4.5. Проверка прочности клеевых швов между шпонами фанеры на скалывание
2.4.6. Проверка прочности древесины продольных ребер на скалывание
2.4.7. Проверка жесткости плиты
3. Проектирование клеедощатой балки
3.1. Статический расчет
3.2. Конструктивный расчет
3.2.1. Определение размеров поперечного сечения клеедощатой балки
3.2.2. Проверка скомпанованного поперечного сечения
3.2.2.1. Проверка прочности по нормальным напряжениям
3.2.2.2. Проверка прочности по касательным напряжениям
3.2.2.3. Проверка жесткости балки
3.2.2.4. Проверка на устойчивость плоской формы деформирования
3.2.3. Расчет опорного узла балки
4. Проектирование металлодеревянной сегментной фермы
4.1. Статический расчет
4.1.1. Определение геометрических размеров фермы
4.1.2. Определение нагрузок
4.1.3. Вычисление расчетных продольных усилий в элементах фермы
4.1.3.1. Определение продольных усилий
4.1.4. Выбор расчетных комбинаций усилий в разрезном поясе
4.2. Конструктивный расчет
4.2.1. Определение размеров поперечного сечения верхнего пояса
4.2.1.1. Подбор сечения верхнего пояса
4.2.1.2. Проверка принятого сечения
4.2.2. Подбор сечения нижнего пояса
4.2.3. Проектирование раскосов
4.2.4. Проектирование опорного узла
4.2.5. Проектирование узлов нижнего пояса
4.2.6. Проектирование узлов верхнего пояса
5. Статический расчет поперечной рамы каркаса
5.1. Определение нагрузок
5.1.1. I загружение. Постоянные нагрузки
5.1.2. II загружение. Снеговая нагрузка
5.1.3. III–IV загружения. Крановые нагрузки
5.1.3.1. Вертикальные
5.1.3.2. Горизонтальные
5.1.4. Исходные данные для статического расчета
5.2. Результаты статического расчета фермы на ЭВМ
5.3. Эпюры
6. Конструктивный расчет стойки по разбивочной оси «А»
6.1. Верхняя часть стойки
6.2. Нижняя часть стойки
6.3. Расчет анкерных болтов

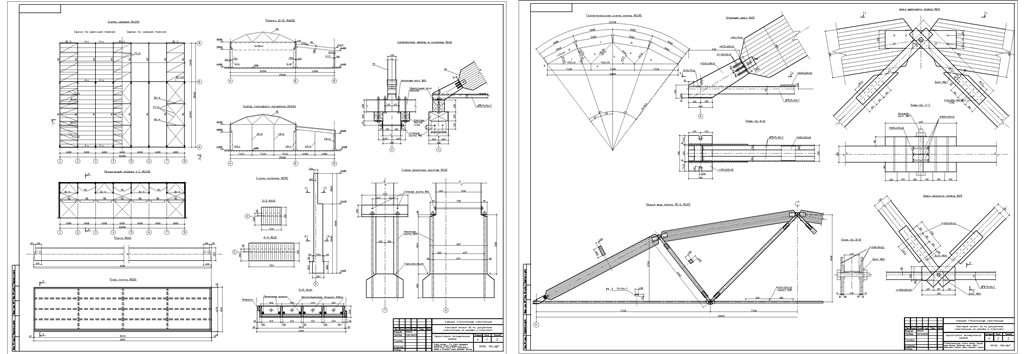

Состав: Схема связей, , 1-1, Схема торцевого фахверка, Схема колонны, 3-3, 4-4, Плита, План плиты, 5-5, Сопряжение фермы и колонны, Схема анкерных болтов, Геометрическая схема фермы, Общий вид фермы, Опорный узел, Узел верхнего пояса, Узел нижнего пояса Язык документа

Софт: AutoCAD 13
