Расчет и проектирование покрытия по клеевым деревянным балкам для неотапливаемого здания

НИЖЕГОРОДСКИЙ ГОСУДАРСТВЕННЫЙ АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ УНИВЕРСИТЕТ, Кафедра металлических и деревянных конструкций, деревянные конструкции, расчет и проектирование покрытия по клеевым деревянным балкам для неотапливаемого здания, 2016г

Выполнить расчет деревянного покрытия над неотапливаемым зданием склада для хранения угля. Здание однопролетное, каркасное пролетом l = 12 м. Шаг колонн вдоль здания b = 3 м. Район строительства - г. Пермь. Здание защищено от прямого воздействия ветра. Температурно-влажностные условия эксплуатации аз. Материал - сосна, 2 сорта.
Содержание
1. задание на проектирование
2. выбор конструктивного решения покрытия
3. расчет настила
3.1. расчет рабочего настила на первое сочетание нагрузок
3.2. расчет рабочего настила на второе сочетание нагрузок
4. расчет прогонов
5. расчет двускатной клееной балки из пакета досок
5.1. материал для изготовления балок
5.2. расчетные сопротивления древесины
5.3. модуль упругости древесины
5.4. нагрузки на балку
5.5. подбор сечения балки
5.6. проверка прочности, устойчивости плоской фермы деформирования и жесткости клееной балки

Состав: 1. задание на проектирование 2. выбор конструктивного решения покрытия 3. расчет настила 3.1. расчет рабочего настила на первое сочетание нагрузок 3.2. расчет рабочего настила на второе сочетание нагрузок 4. расчет прогонов 5. расчет двускатной клееной балки из пакета досок 5.1. материал для изготовления балок 5.2. расчетные сопротивления древесины 5.3. модуль упругости древесины 5.4. нагрузки на балку 5.5. подбор сечения балки 5.6. проверка прочности, устойчивости плоской фермы деформирования и жесткости клееной балки Язык документа

Софт: КОМПАС-3D V16

Сайт: www

Каталог / Строительство / Конструкции из дерева и пластмасс / Расчет и проектирование покрытия по клеевым деревянным балкам для неотапливаемого здания

Просмотр файлов
Пояснительная записка.docx

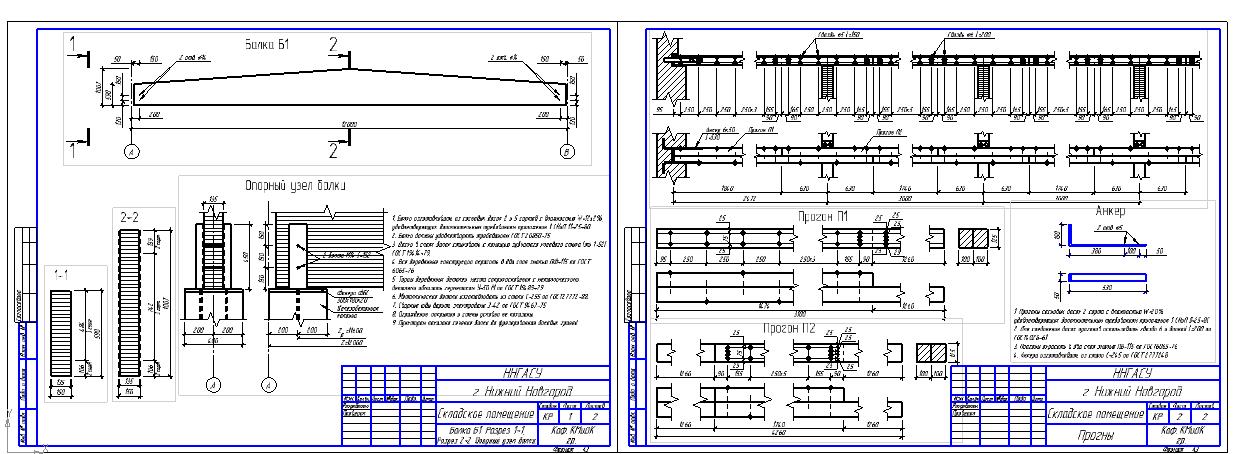

Чертеж.cdw
