3d модель. Рама боковая тележки 18-100

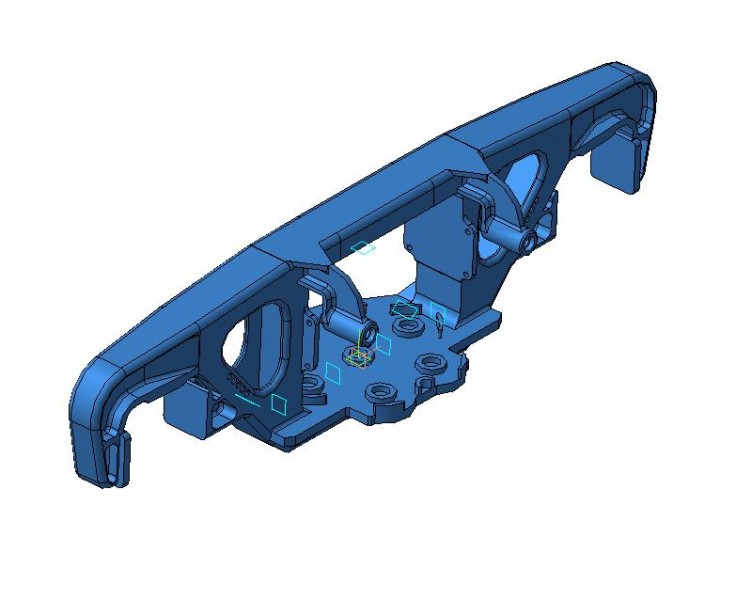

Рама боковая тележки 18-100 (ЦНИИ-Х3)
тележка 18-100 используется под всеми грузовыми четырехосными вагонами магистральных дорог, кроме рефрижираторных.

Состав: 3d модель

Софт: Компас v13

Файлы:

Каталог / Транспорт / Железнодорожный транспорт / 3d модель. Рама боковая тележки 18-100

Рама боковая 18-100.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Еще чертежи и проекты по этой теме:

9 КОММЕНТАРИЕВ

1

Павел здравствуйте. очень хорошая работа!
можете ли Вы поделиться опытом? сколько времени ушло у Вас на эту работу?

5

Может ли данная модель быть применена для расчетов в САПР?

6

Нет. Данная модель отображает только внешний вид.

7

Павел, приветствую,

Возможно у вас имеется модель данной рамы с выполненными внутренними полостями? (или возможно имеется чертёж не в САПР?, я бы мог у вас его приобрести.)

    8
    Pavel

    Здравствуйте. Нет. Но на этом сайте есть очень подробная модель тележки 18-578.
    Рама там, вроде, такая же.

9

В тележках 18-100 и 18-578 высота пружин разная, насколько они идентичны не могу судить, надо РД смотреть про возможность замены рамы в тележках 18-100 на рамы тележки 18-578 и на оборот, но по критериям браковки, тележка 18-578 не является аналогом тележки 18-100.
