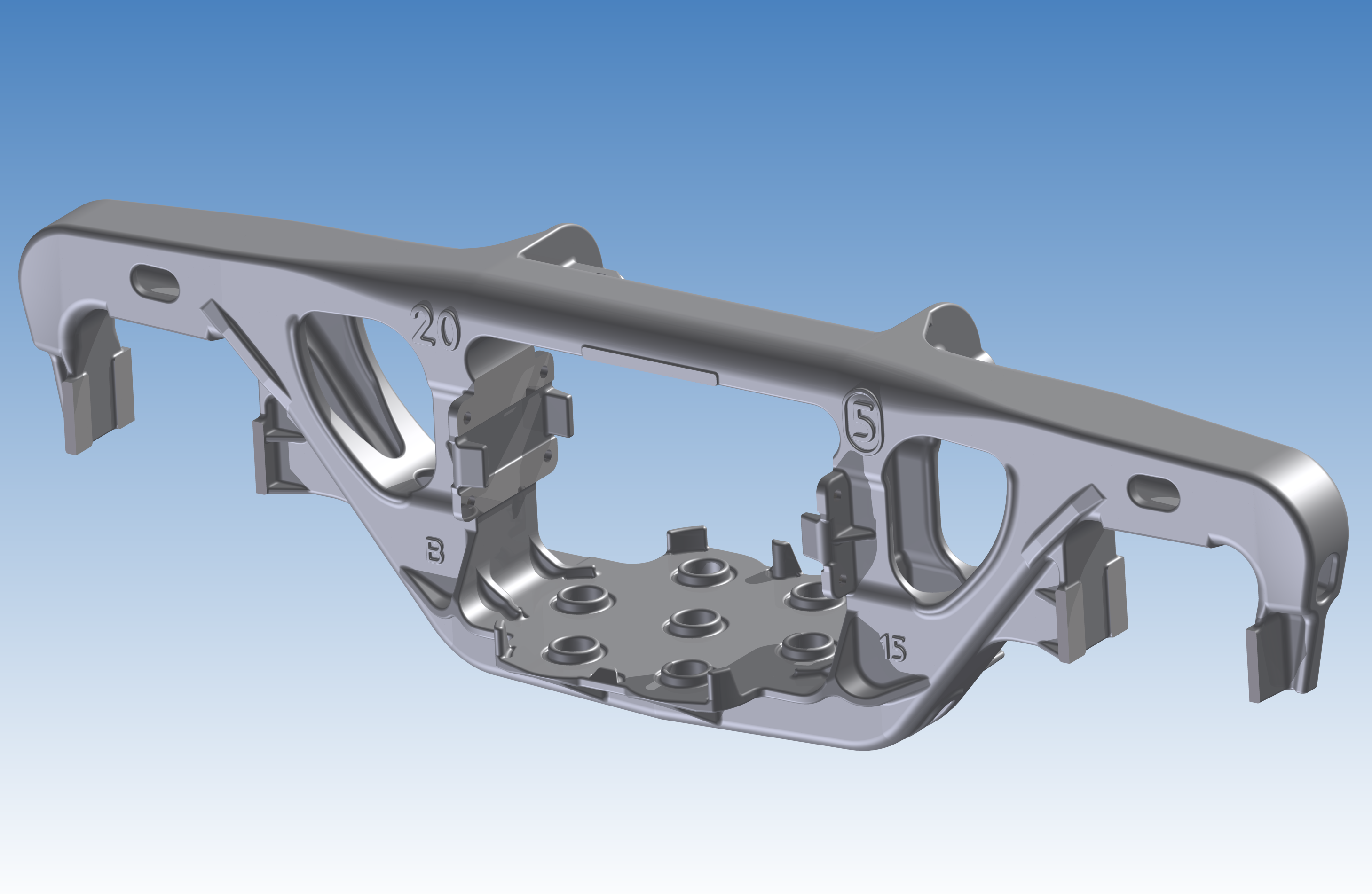

Рама боковая тележки 18-100, самой распространенной на колее 1520. 3D модель без истории построения. 100.00.002-4
- Главная -
- Чертежи -
- Транспорт -
- Железнодорожный транспорт -
- Рама боковая тележки 18-100 STEP
Рама боковая тележки 18-100 STEP
0
2
197
3
2
70
Автор
kimek2006
Дата
19.11.2023
Язык
Русский
Состав
3D модель без истории построения
Софт
STEP / IGES 2014
Содержимое архива
-
100.00.002-4 Рама боковая
-
100.00.002-4 Рама боковая [EC].png
-
100.00.002-4 Рама боковая [EC].stp
-
Расшифровка атрибутов в имени файла модели детали или сборки AutoDesk Inventor.pdf
-
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Комментарии
2
Чтобы оставить комментарий, необходимо войти
Как я понял из анализа имеющейся документации, надрессорная балка 100.00.001-5 спроектирована позже 100.00.001-6! Т.е. она действительно новее...В производстве, в какой-то момент были обе балки. Какая из них выжила, а какая нет, мне не ведомо. Во всяком случае, в сборке 100.00.010-4 СБ Балка надрессорная, упоминаются обе балки. При одинаковой массе (если это не шутка, разница составляет 300 г), конструкции балок существенно отличаются. В виде модели пока имеется 100.00.001-6. Документация на надрессорную балку 100.00.001-5 предполагает несколько вариантов конструкции, в частности, 2 или 4 овальных отверстия в верхнем поясе и принципиально иное подребрение верхнего пояса. Поэтому стоит определиться какой из вариантов (одной и той же балки, черт возьми!) делать. Фотографии на мою почту (наведите курсор на "Сайт: www" и прочтите в адресе...) существенно облегчат задачу, за которую я берусь. В моем городе конечно же есть железная дорога, но я на ней не бываю...-))
Спасибо!
Еще было бы здорово надрессорную балку 100.00.001-5
