Чертёж общего вида истребителя-бомбардировщика Су-17М4

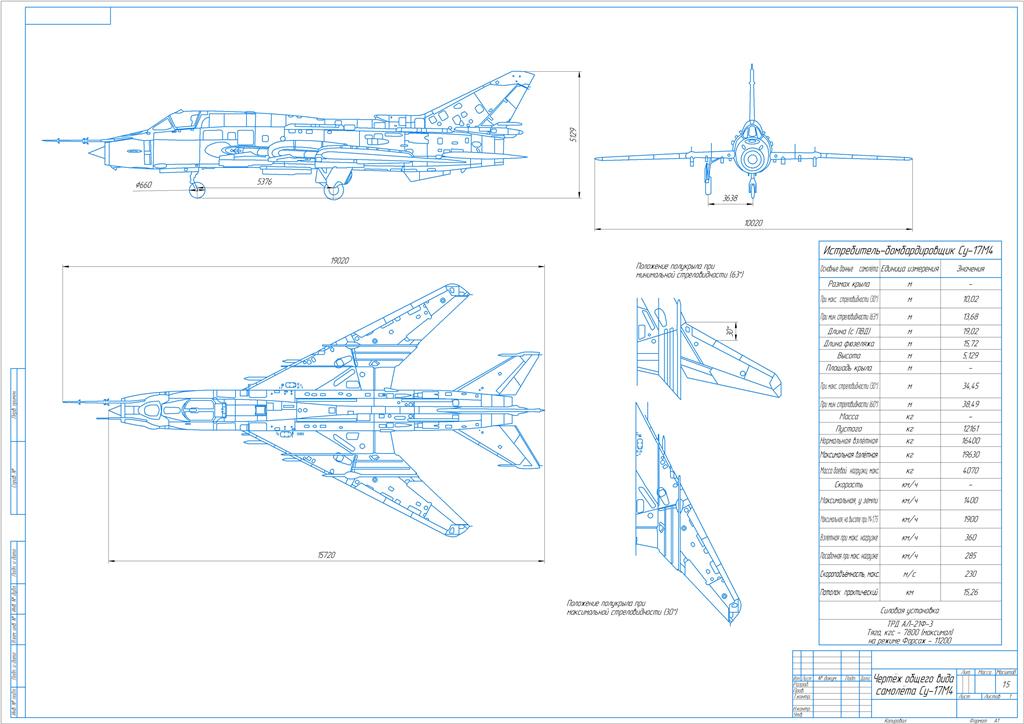

Чертёж общего вида самолёта Су-17М4 ВВС СССР. Выполнен в программе КОМПАС-21. Данный чертёж может использоваться для изучения конструкции самолёта в общем виде, представлены три проекции, краткая характеристика (ЛТХ), отображены два положения крыла. Масштаб 1/5
