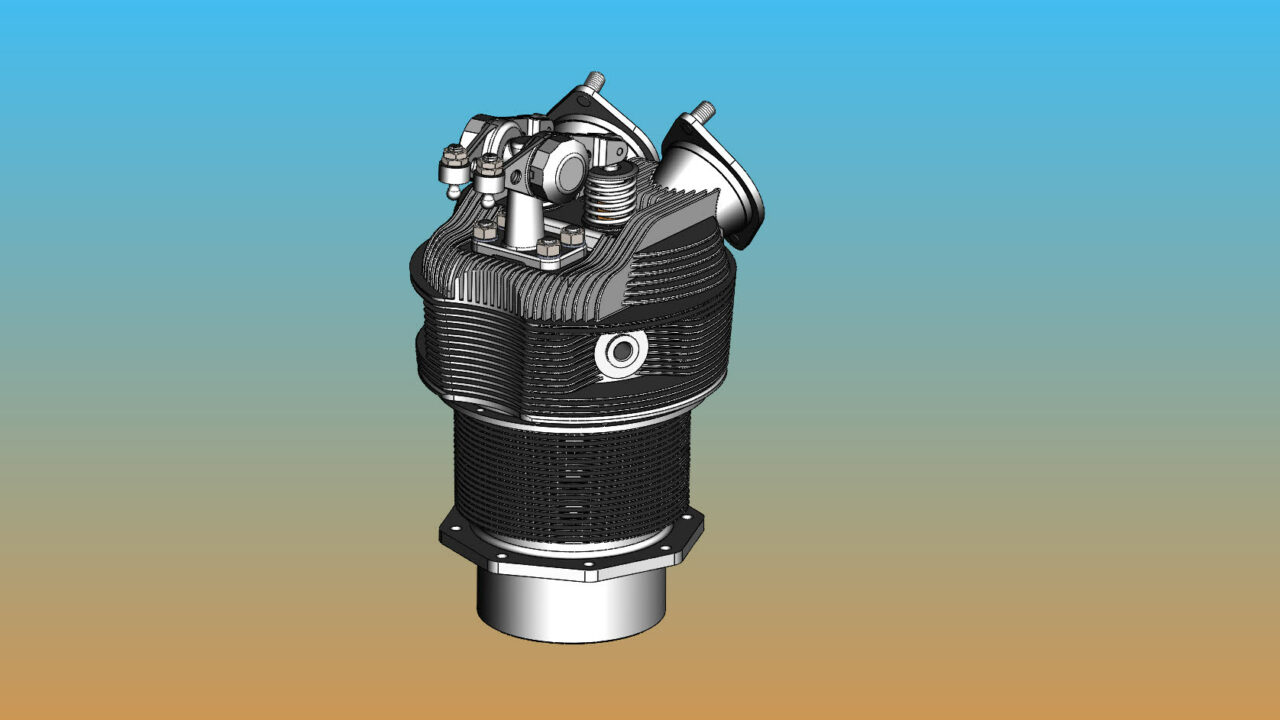

ОМБ 6.01.10.00 Цилиндр авиационного мотора М11
Авиационный мотор М11 - это первый советский серийно выпускаемый авиационный мотор отечественной разработки, конструктор Швецов. Выпускался с 1928 по 1959 годы, применялся на знаменитом самолёте У-2 (По-2) Поликарпова (Мы выпьем раз и выпьем два за наши славные У-2 - слова из популярной песни).
Хотелось сделать3D модель этого двигателя, да не вышел у Данилы каменный цветок... Необходимых чертежей не нашёл нигде, а конструировать самому заново по описаниям и картинкам работа неподъёмная. Смог наваять только цилиндр, на этом терпенье иссякло.
Проект концептуальный, из достоверных размеров только один - диаметр цилиндра 125 мм ( из технических данных ). Картинка, по которой это делалось к проекту приложена. Выкладываю работу в надежде, что кому нибудь для чего нибудь это пригодится.
Обозначения и наименования, использованные в проекте, произвольны, приняты для удобства проектирования.
