Уфимский Государственный Авиационный Технический Университет
Кафедра Авиационных Двигателей
Курсовой проект по дисциплине "Конструкция и прочность авиационных двигателей"
На тему "Изучение конструкции и проверочный расчет лопатки и диска двигателя НК-8-2У"
Уфа 2016

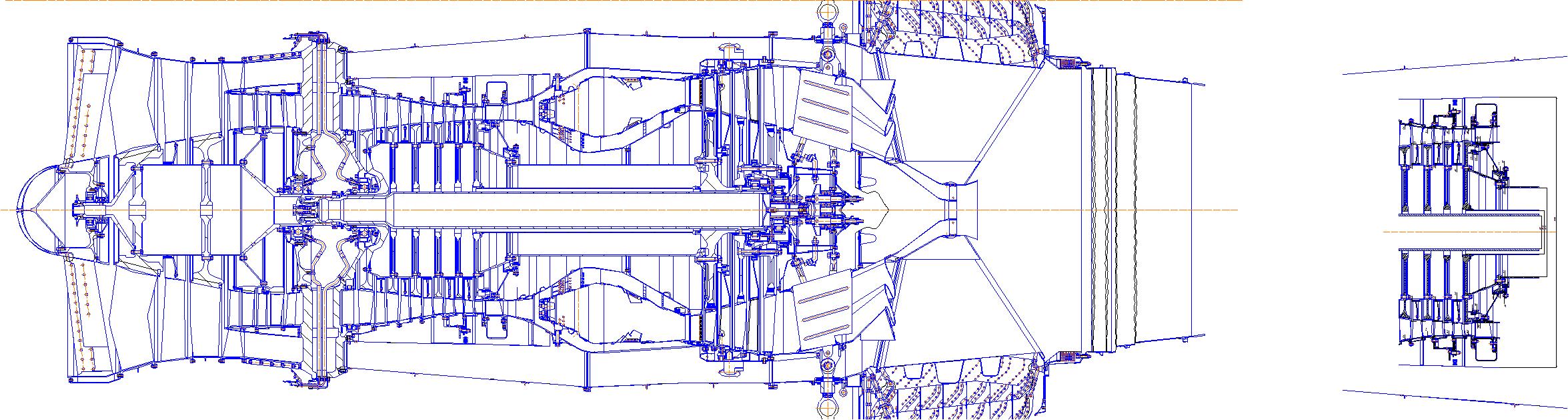

Турбовентиляторный двигатель НК-8-2У представляет собой двухконтурный, двухкаскадный, газотурбинный двигатель со смешением потоков воздуха и газа (рис. 1).
Этот двигатель является модификацией двигателя НК-8-2, у него повышенная тяга, уменьшенный удельный расход топлива и увеличенная тяга реверса. На взлетном и крейсерских режимах у двигателя НК-8-2У более высокие запасы газодинамической устойчивости. На двигателе НК-8-2У установлена система сигнализации опасной температуры подшипников СТП-3 и система ограничения температуры выходящих газов РТ-12-9АТ. В масляной системе в линии откачки масла из опор стоят магнитные пробки, позволяющие судить о состоянии деталей опор роторов. Для осмотра в процессе эксплуатации проточной части двигателя, лопаток компрессора низкого и высокого давления, а также лопаток турбины предусмотрены специальные окна, через которые может осуществляться зачистка забоин на лопатках без снятия двигателя. Кроме того, на двигателе выполнены работы, повышающие надежность узлов и их ресурс. На самолете Ту-154А в хвостовой части фюзеляжа установлены три двигателя НК-8- 2У (рис. 1 и 2).
Два внешних двигателя — первый и третий — установлены в легкосъемных гондолах на горизонтальных пилонах, а второй двигатель установлен на внутренней гондоле внутри фюзеляжа. Для улучшения посадочных характеристик самолета на внешние двигатели установлен реверс тяги. Для обеспечения удобств эксплуатации все агрегаты расположены в нижней части двигателя. Максимально уменьшена длина и количество трубопроводов. Рис. 1. Двигатель НК-8-2У с реверсом (вид слева) 2 Рис. 2. Двигатель НК-8-2У с соплом (вид справа).
